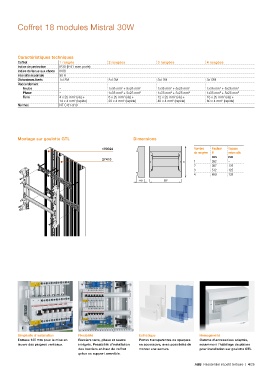

P. 301
Coffret 18 modules Mistral 30W
Caractéristiques techniques
Coffret 1 rangée 2 rangées 3 rangées 4 rangées
Indice de protection IP30 (IP41 avec porte)
Indice de tenue aux chocs IK08
Intensité maximale 90 A
Obturateurs livrés 1x12M 2x12M 3x12M 3x12M
Raccordement
Neutre – 1x35 mm² + 5x25 mm² 1x35 mm² + 5x25 mm² 1x35 mm² + 5x25 mm²
Phase – 1x35 mm² + 5x25 mm² 1x35 mm² + 5x25 mm² 1x35 mm² + 5x25 mm²
Terre 4 x 25 mm² (vis) + 6 x 25 mm² (vis) + 12 x 25 mm² (vis) + 18 x 25 mm² (vis) +
14 x 4 mm² (rapide) 20 x 4 mm² (rapide) 40 x 4 mm² (rapide) 60 x 4 mm² (rapide)
Normes NF C 61-910
Montage sur goulotte GTL Dimensions
190024 Nombre Hauteur Espace
de rangées H entre rails
mm mm
27410
H 1 262 –
2 387 125
3 512 125
4 659 125
118 387
Simplicité d'installation Flexibilité Esthétique Homogénéité
Entraxe 125 mm pour la mise en Borniers terre, phase et neutre Portes transparentes ou opaques Gamme d'accessoires adaptés,
œuvre des peignes verticaux. intégrés. Possibilité d'installation en accessoire, avec possibilité de notamment l'habillage de platine
des borniers en haut de coffret monter une serrure. pour installation sur goulotte GTL.
grâce au support amovible.
ABB Résidentiel et petit tertiaire | 4/25
