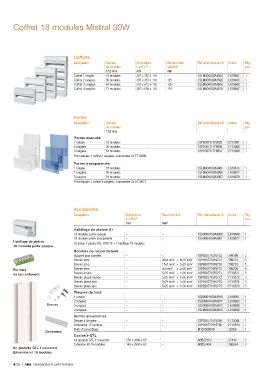

Page 302 - Catalogue Residentiel et petit Tertiaire

Coffret 18 modules Mistral 30W

Coffrets
Désignation Nombre Dimensions Entraxe entre Réf. Internationale @ Article Pkg
de modules L x H x P rails DIN pce
17.5 mm mm mm
Coffret 1 rangée 18 modules 387 x 262 x 118 – 1SLM004100A4504 L619641 1
Coffret 2 rangées 36 modules 387 x 387 x 118 125 1SLM004100A4506 L619643 1
Coffret 3 rangées 54 modules 387 x 512 x 118 125 1SLM004100A4508 L619645 1
Coffret 4 rangées 72 modules 387 x 659 x 118 125 1SLM004100A4510 L619647 1

Portes
Désignation Nombre Réf. Internationale @ Article Pkg
de modules pce
17.5 mm
Portes opaques
1 rangée 18 modules 1SPE007717F9929 F713087 1
2 rangées 36 modules 1SPE007717F9930 F713088 1
3 rangées 54 modules 1SPE007717F9931 F713089 1
Pour équiper 1 coffret 4 rangées, commander 2x F713088.

Portes transparentes
1 rangée 18 modules 1SLM004100A4905 L619675 1
2 rangées 36 modules 1SLM004100A4906 L619677 1
3 rangées 54 modules 1SLM004100A4907 L619679 1
Pour équiper 1 coffret 4 rangées, commander 2x L619677.

Accessoires
Désignation Dimensions Raccordement Réf. Internationale @ Article Pkg
L x H x P pce
mm mm²
Habillage de platine (1)
18 modules porte opaque – – 1SLM004100A4900 L619649 1
18 modules porte transparente – – 1SLM004100A4901 L619672 1
Habillage de platine (1) inclus 1 platine Réf. 799115 + 1 habillage 18 modules
18 modules porte opaque
Borniers de raccordement
Support pour borniers – – 1SPE007715F0753 799199 5
Bornier terre – 20x4 mm² + 6x25 mm² 1SPE007715F9717 799213 5
Bornier terre – 17x4 mm² + 5x25 mm² 1SPE007715F9716 799212 5
Borniers Bornier terre – 8x4 mm² + 2x25 mm² 1SPE007715F9713 799209 5
de raccordement Bornier neutre – 5x25 mm² + 1x35 mm² 1SPE007715F0771 F713371 5
Bornier phase marron – 5x25 mm² + 1x35 mm² 1SPE007715F0772 F713372 5
Bornier phase noir – 5x25 mm² + 1x35 mm² 1SPE007715F0774 F713374 5
Bornier phase gris – 5x25 mm² + 1x35 mm² 1SPE007715F0773 F713373 5
Plaques de fond
1 rangée – – 1SLM004100A4910 L619681 1
2 rangées – – 1SLM004100A4911 L619683 1
Serrure 3 rangées – – 1SLM004100A4912 L619693 1
4 rangées – – 1SLM004100A4913 L619699 1
Autres accessoires
Serrure à clé grise – – 1SPE007715F5009 F713044 1
Obturateur 12 modules – – 1SPE007715F5750 F712820 1
Bride d'assemblage – – M125560000 12556 1
Obturateur
Goulotte GTL
Kit goulotte GTL 1 couvercle 250 x 2600 x 63 – ABB27410 27410 2
Extension kit 18 modules 140 x 2600 x 63 – ABB27424 190024 2
Kit goulotte GTL 1 couvercle
Extension kit 18 modules

4/26 | ABB Résidentiel et petit tertiaire
