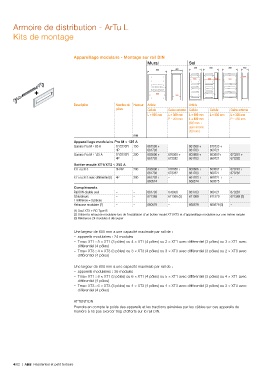

Armoire de distribution - ArTu L

Kits de montage

Appareillage modulaire - Montage sur rail DIN
Mural Sol
690 890 890 390
390
690
300
600 600 200 800
+ 600
300
Description Nombre de Hauteur Article Article
pôles Cellule Gaine externe Cellule Cellule Gaine externe
L = 600 mm L = 300 mm L = 600 mm L = 800 mm L = 300 mm
P = 200 mm L = 800 mm P = 250 mm
(600 mm +
gaine interne
200 mm)
mm
Appareillage modulaire Pro M ≤ 125 A
Gamme Pro M ≤ 63 A 1P/2P/3P/ 150 661508 + – 661508 + 670733 + –
4P 661703 661703 669721
Gamme Pro M ≤ 125 A 1P/2P/3P/ 200 603606 + 676958 + 603606 + 603607+ 673281 +
4P 661703 673282 661703 669721 673282
Boîtier moulé XT1/XT3 ≤ 250 A
XT1 ou XT3 3P/4P 200 603606 + 676958 + 603606 + 603607 + 673281 +
661703 673282 661703 669721 673282
XT1 ou XT3 avec différentiel (1) 4P 300 661703 + – 661703 + 669721 + –
660574 660574 660575
Compléments
Rail DIN double seul – – 661703 676958 661703 669721 673281
Obturateurs – – 671369 671369 (3) 671369 671370 671369 (3)
1 référence = 3 pièces
Rehausse modulaire (2) – – 660579 – 660579 660579 (3) –
(1) Sauf XT3 + RC Type B
(2) Utiliser la rehausse modulaire lors de l'installation d'un boîtier moulé XT1/XT3 et d'appareillage modulaire sur une même rangée
(3) Référence 24 modules à découper

Une largeur de 600 mm a une capacité maximale par rail de :
– appareils modulaires : 24 modules
– Tma× XT1 : 5 × XT1 (3 pôles) ou 4 × XT1 (4 pôles) ou 3 × XT1 avec différentiel (3 pôles) ou 3 × XT1 avec
différentiel (4 pôles)
– Tma× XT3 : 4 × XT3 (3 pôles) ou 3 × XT3 (4 pôles) ou 3 × XT3 avec différentiel (3 pôles) ou 2 × XT3 avec
différentiel (4 pôles)

Une largeur de 800 mm a une capacité maximale par rail de :
– appareils modulaires : 36 modules
– Tma× XT1 : 8 × XT1 (3 pôles) ou 6 × XT1 (4 pôles) ou 5 × XT1 avec différentiel (3 pôles) ou 4 × XT1 avec
différentiel (4 pôles)
– Tma× XT3 : 6 × XT3 (3 pôles) ou 4 × XT3 (4 pôles) ou 4 × XT3 avec différentiel (3 pôles) ou 3 × XT3 avec
différentiel (4 pôles)

ATTENTION
Prendre en compte le poids des appareils et les tractions générées par les câbles sur ces appareils de
manière à ne pas exercer trop d'efforts sur le rail DIN.
