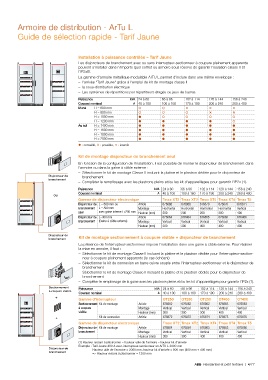

Armoire de distribution - ArTu L
Guide de sélection rapide - Tarif Jaune
Installation à puissance contrôlée – Tarif Jaune
Les disjoncteurs de branchement avec ou sans interrupteur-sectionneur à coupure pleinement apparente
ArTu ArTu ArTu ArTu
peuvent s'installer dans n'importe quel coffret ou armoire sous réserve de garantir l'isolation classe II et
l'IP2xB.
La gamme d'armoire métallique modulable ArTU L permet d'inclure dans une même enveloppe :
T T T
– l'arrivée "Tarif Jaune" grâce à l'emploi de kit de montage classe II
T T T T T T
– la sous-distribution électrique
T T T T T T
– Les systèmes de répartitions par répartiteurs étagés ou jeux de barres.
T T T T T T
T T T
Puissance kVA 24 à 60 66 à 96 102 à 114 120 à 144 156 à 240
Courant nominal A 40 à 100 100 à 160 170 à 190 200 à 240 260 à 400
Mural H = 600 mm
H = 800 mm
H = 1000 mm
H = 1200 mm
Au sol H = 1400 mm
H = 1600 mm
H = 1800 mm
H = 2000 mm
: conseillé, : possible, : interdit
Kit de montage disjoncteur de branchement seul
En fonction de la configuration de l'installation, il est possible de monter le disjoncteur de branchement dans
l'armoire ou dans la gaine à câble externe :
– Sélectionner le kit de montage Classe II incluant la platine et le plastron dédiée pour le disjoncteur de
Disjoncteur de branchement
branchement
– Compléter le remplissage avec les plastrons pleins et/ou les kit d'appareillages pour garantir l'IP2x (1).
ArTu ArTu ArTu
Puissance kVA 24 à 60 66 à 96 102 à 114 120 à 144 156 à 240
ou Courant nominal A 40 à 100 100 à 160 170 à 190 200 à 240 260 à 400
T T T
Gamme de disjoncteur électronique Tmax XT2 Tmax XT2 Tmax XT4 Tmax XT4 Tmax T5
T T T
Disjoncteur de L = 600 mm ou Article 676868 676868 676870 676870 676871
T T T
branchement L = 800 mm Montage Horizontal Horizontal Horizontal Horizontal Vertical
T T T
seul avec gaine interne L=200 mm Hauteur (mm) 200 200 200 200 400
T T T
Disjoncteur de L=300 mm Article 676864 676864 676865 676865 676866
branchement (Gaine à câble externe) Montage Vertical Vertical Vertical Vertical Vertical
Hauteur (mm) 300 300 400 400 400
Disjoncteur de
branchement Kit de montage sectionnement à coupure visible + disjoncteur de branchement
La présence de l'interrupteur-sectionneur impose l'installation dans une gaine à câble externe. Pour réaliser
la mise en armoire, il faut :
– Sélectionner le kit de montage Classe II incluant la platine et le plastron dédiée pour l'interrupteur-section-
neur à coupure pleinement apparente (le cas échéant)
– Sélectionner le kit de connexion en barre cuivre souple entre l'interrupteur-sectionneur et le disjoncteur de
branchement
– Sélectionner le kit de montage Classe II incluant la platine et le plastron dédiée pour le disjoncteur de
branchement
– Compléter le remplissage de la gaine avec les plastrons pleins et/ou les kit d'appareillages pour garantir l'IP2x (1).
Sectionnement Puissance kVA 24 à 60 66 à 96 102 à 114 120 à 144 156 à 240
à coupure visible
Courant nominal A 40 à 100 100 à 160 170 à 190 200 à 240 260 à 400
ArTu ArTu ArTu
+ Gamme d'interrupteur OT250 OT250 OT250 OT400 OT400
Sectionnement Kit de montage Article 676862 676862 676862 676863 676863
à coupure
T T T Montage Vertical Vertical Vertical Vertical Vertical
visible
T T T Hauteur (mm) 300 300 300 400 400
+
T T T Kit de connexion Article 676872 676872 676874 676875 676876
T T T
Gamme de disjoncteur électronique Tmax XT2 Tmax XT2 Tmax XT4 Tmax XT4 Tmax T5
T T T
Disjoncteur de Kit de montage Article 676864 676864 676865 676865 676866
branchement Montage Vertical Vertical Vertical Vertical Vertical
Hauteur (mm) 300 300 400 400 400
(1) Hauteur restant à plastronner = hauteur utile de l'armoire – hauteur kit d'arrivée
Exemple : Tarif Jaune 400 A avec interrupteur-sectionneur en ArTU L 2000 mm
Disjoncteur de Hauteur utile de l'armoire = 2000 mm, hauteur kit d'arrivée = 800 mm (400 mm + 400 mm)
branchement => Hauteur restant à plastronner = 1200 mm
