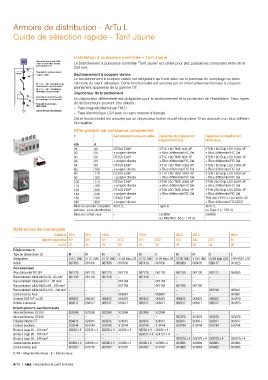

Page 352 - Catalogue Residentiel et petit Tertiaire

Armoire de distribution - ArTu L

Guide de sélection rapide - Tarif Jaune

Installation à puissance contrôlée – Tarif Jaune
EDF Raccordement amont câble
cuivre ou aluminium suivant Le branchement à puissance contrôlée "Tarif Jaune" est utilisé pour des puissances comprises entre 36 et
préconisation EDF
250 kVA.
Dispositif de sectionnement à
Classe 2
coupure visible Sectionnement à coupure visible
Le sectionnement à coupure visible est obligatoire qu'il soit situé sur le panneau de comptage ou dans
NF C 14 - 100 : "Installations de l'armoire du client utilisateur. Cette fonctionnalité est assurée par un interrupteur-sectionneur à coupure
branchement à basse tension" pleinement apparente de la gamme OT.
NF C 15 - 100 : "Installations
Disjoncteur de branchement
électriques à basse tension
Dispositif de protection contre
les surcharges et court circuit Un disjoncteur différentielle est obligatoire pour le sectionnement et la protection de l'installation. Deux types
Dispositif de protection de déclencheurs peuvent être utilisés :
différentielle – Type magnétothermique TM-D
Raccordement aval utilisateur
– Type électronique LS/I avec ou sans mesure d'énergie
Cette fonctionnalité est assurée par un disjoncteur boîtier moulé tétrapolaire Tmax associé à un bloc différen-
tiel réglable.
Offre produit par puissance consommée
P I Sectionnement à coupure visible Disjoncteur de branchement Disjoncteur de branchement
magnétothermique électronique
kVA A
24 40 OT250 E04P XT1C 160 TMD 50A 4P XT2N 160 Ekip LS/I 100A 4P
30 50 + poigné directe + Bloc différentiel RC Sel + Bloc différentiel RC Sel
36 60 OT250 E04P XT1C 160 TMD 80A 4P XT2N 160 Ekip LS/I 100A 4P
48 80 + poigné directe + Bloc différentiel RC Sel + Bloc différentiel RC Sel
54 90 OT250 E04P XT1C 160 TMD 100A 4P XT2N 160 Ekip LS/I 100A 4P
60 100 + poigné directe + Bloc différentiel RC Sel + Bloc différentiel RC Sel
66 110 OT250 E04P XT1C 160 TMD 160A 4P XT2N 160 Ekip LS/I 160A 4P
96 160 + poigné directe + Bloc différentiel RC Sel + Bloc différentiel RC Sel
102 170 OT250 E04P XT3N 250 TMD 200A 4P XT4N 250 Ekip LS/I 250A 4P
114 190 + poigné directe + Bloc différentiel RC Sel + Bloc différentiel RC Sel
120 200 OT400 E04P XT3N 250 TMD 250A 4P XT4N 250 Ekip LS/I 250A 4P
144 240 + poigné directe + Bloc différentiel RC Sel + Bloc différentiel RC Sel
156 260 OT400 E04P – T5N 400 PR221-LS/I 400A 4P
240 400 + poigné directe + Bloc différentiel RC222/5
Mise en armoire complète ARTU L Type A ARTU L
(arrivée+ sous-distribution) ou Type A (≤ 250 A)
Mise en coffret seul – GEMINI GEMINI
ou MISTRAL 65 (≤ 125 A)

Références de commande
Calibre In 50 A 80 A 100 A 160 A 200 A 250 A 400 A
Gamme disjoncteur XT1 XT1 XT1 XT2 XT1 XT2 XT3 XT3 XT4 T5
Icu kA 25 25 25 36 25 36 36 36 36 36
Disjoncteurs
Type de déclencheur (1) M M M E M E M M E E
Désignation XT1C TMD XT1C TMD XT1C TMD XT2N Ekip LS/I XT1C TMD XT2N Ekip LS/I XT3N TMD XT3N TMD XT4N Ekip LS/I T5N PR221 LS/I
Article 067403 067405 067406 067093 067410 067095 068069 068070 068147 054325
Accessoires
Bloc différentiel RC SEL 067125 067125 067125 067126 067125 067126 067130 067130 067131 054955
Raccordement câble Alu/Cu 35...95 mm² 067156 067156 067156 – 067156 – – – – –
Raccordement câble Alu/Cu 1...95 mm² – – – 067164 – 067164 – – – –
Raccordement câble Alu/Cu 95…185 mm² – – – 067168 – 067168 067180 067180 –
Raccordement câble Alu/Cu 120…240 mm² – – – – – – – – 067196 055021
Cache-bornes haut – – – 066667 – 066667 – – – 054961
Contact AUX O/F ou SD 066422 066422 066422 066422 066422 066422 066422 066422 066422 054910
Bobine à émission 066317 066317 066317 066317 066317 066317 066317 066317 066317 054873
Interrupteurs-sectionneurs
Inter-sectionneur OT250 922598 922598 922598 922598 922598 922598 –
Inter-sectionneur OT400 – – – – – – 923078 923078 923078 923078
Poignée directe OT 924915 924915 924915 924915 924915 924915 924917 924917 924917 924917
Contact auxiliaire 910244 910244 910244 910244 910244 910244 910244 910244 910244 910244
Borne à cage 25…120 mm² 02232 x 4 02232 x 4 02232 x 4 02232 x 4 02232 x 4 02232 x 4 – – – –
Borne à cage 95…185 mm² – – – – 924127 x 4 924127 x 4 – – – –
Borne à cage 95…240 mm² – – – – – – 924379 x 4 924379 x 4 924379 x 4 924379 x 4
Cache-bornes amont 02098 x 2 02098 x 2 02098 x 2 02098 x 2 02098 x 2 02098 x 2 923865 923865 923865 923865
Cache-bornes aval 923702 923702 923702 923702 923702 923702 923865 923865 923865 923865
(1) M = Magnétothermique ; E = Électronique
