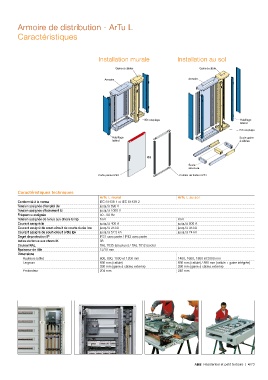

Armoire de distribution - ArTu L

Caractéristiques

Installation murale Installation au sol

Gaine à câbles Gaine à câble

Armoire Armoire

Kit couplage Habillage
latéral
Kit couplage
Habillage Socle gaine
latéral à câbles

OU
Socle
structure
Porte pleine IP43 Prolés de nition IP31

Caractéristiques techniques
ArTu L mural ArTu L au sol
Conformité à la norme IEC 61439-1 et IEC 61439-2
Tension assignée d'emploi Ue jusqu'à 690 V
Tension assignée d'isolement Ui jusqu'à 1000 V
Fréquence assignée 50 - 60 Hz
Tension assignée de tenue aux chocs Uimp 6 kV 8 kV
Courant assigné In jusqu'à 400 A jusqu'à 800 A
Courant assigné de court-circuit de courte durée Icw jusqu'à 25 kA jusqu'à 35 kA
Courant assigné de court-circuit crête Ipk jusqu'à 52.5 kA jusqu'à 74 kA
Degré de protection IP IP31 sans porte / IP43 avec porte
Indice de tenue aux chocs IK 08
Couleur RAL RAL 7035 (structure) / RAL 7012 (socle)
Épaisseur de tôle 12/10 mm
Dimensions
Hauteurs (utile) 600, 800, 1000 et 1200 mm 1400, 1600, 1800 et 2000 mm
Largeurs 690 mm (cellule) 690 mm (cellule) / 890 mm (cellule + gaine intégrée)
390 mm (gaine à câbles externe) 390 mm (gaine à câbles externe)
Profondeur 204 mm 240 mm

ABB Résidentiel et petit tertiaire | 4/73
