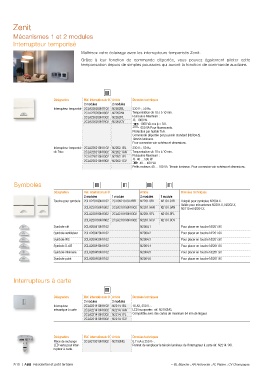

Zenit

Mécanismes 1 et 2 modules
Interrupteur temporisé

Maîtrisez votre éclairage avec les interrupteurs temporisés Zenit.
Grâce à leur fonction de commande déportée, vous pouvez également piloter cette
temporisation depuis de simples poussoirs qui auront la fonction de commande auxiliaire.

Désignation Réf. internationale @ Article Données techniques
2 modules 2 modules
Interrupteur temporisé 2CLA226200N1102 N2262BL 230 V~, 50 Hz.
2CLA226200N1802 N2262AN Temporisation de 10 s à 10 min.
2CLA226200N1302 N2262PL Puissance Maximum :
2CLA226200N1902 N2262CV 1000 W.
1000 VA cos ϕ = 0.6.
650 VA Pour fluorescents.
Protection par fusible T5A.
Commande déportée par poussoir standard (N2X04.5).
Témoin lumineux.
Pour connexion voir schéma et dimensions.
Interrupteur temporisé 2CLA226210N1102 N2262.1BL 230 V~, 50 Hz.
de Triac 2CLA226210N1802 N2262.1AN Temporisation de 10 s à 10 min.
2CLA226210N1302 N2262.1PL Puissance Maximum :
2CLA226210N1902 N2262.1CV 40 ... 500 W
40 ... 400 VA
Petits moteurs 40 ... 100 VA. Témoin lumineux. Pour connexion voir schéma et dimensions.

Symboles

Désignation Réf. internationale @ Article Données techniques
2 modules 1 module 2 modules 1 module
Touche pour symbole 2CLA220190N1102 2CL0N210191ABB N2201.9BL N2101.9 BL Adapté pour symboles N2004.X.
Valide pour mécanismes N2201.X, N2202.X,
2CLA220190N1802 2CLA210190N1802 N2201.9AN N2101.9AN N2110 et N2204.X.
2CLA220190N1302 2CLA210190N1302 N2201.9PL N2101.9PL
2CLA220190N1902 2CLA210190N1902 N2201.9CV N2101.9CV
Symbole clé 2CLA200410N1102 N2004.1 Pour placer en touche N2201.9X
Symbole ventilateur 2CLA200420N1102 N2004.2 Pour placer en touche N2201.9X
Symbole WC 2CLA200430N1102 N2004.3 Pour placer en touche N2201.9X
Symbole S.d.B 2CLA200440N1102 N2004.4 Pour placer en touche N2201.9X
Symbole infirmerie 2CLA200450N1102 N2004.5 Pour placer en touche N2201.9X
Symbole point 2CLA200460N1102 N2004.6 Pour placer en touche N2201.9X

Interrupteurs à carte

Désignation Réf. internationale @ Article Données techniques
2 modules 2 modules
Interrupteur 2CLA221410N1102 N2214.1BL 16 AX, 250 V~.
mécanique à carte 2CLA221410N1802 N2214.1AN LED incorporée : réf. N2193NG.
2CLA221410N1302 N2214.1PL Compatible avec des cartes de maximum 54 mm de largeur.
2CLA221410N1902 N2214.1CV

Désignation Réf. internationale @ Article Données techniques
Pièce de rechange 2CLA219310N1002 N2193NG 0.7 mA à 250 V~.
LED verte pour inter- Permet de remplacer le témoin lumineux de l'interrupteur à carte réf. N2214.1XX.
rupteur à carte.

7/10 | ABB Résidentiel et petit tertiaire >> BL Blanche ; AN Anthracite ; PL Platine ; CV Champagne.
