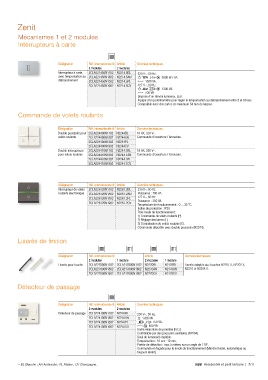

Page 417 - Catalogue Residentiel et petit Tertiaire

Zenit

Mécanismes 1 et 2 modules
Interrupteurs à carte

Désignation Réf. internationale @ Article Données techniques
2 modules 2 modules
Interrupteur à carte, 2CLA221450N1102 N2214.5BL 230 V~, 50 Hz.
avec temporisation au 2CLA221450N1802 N2214.5AN 3000 W / VA.
débranchement 2CLA221450N1302 N2214.5PL 1300 VA.
2CLA221450N1902 N2214.5CV 127 V~, 60 Hz.
1300 VA.
700 VA.
Dispose d'un témoin lumineux, LED.
Équipé d'un potentiomètre pour régler la temporisation au débranchement entre 5 et 90 sec.
Compatible avec des cartes de maximum 54 mm de largeur.

Commande de volets roulants

Désignation Réf. internationale @ Article Données techniques
Double poussoirs pour 2CLA224400N1102 N2244BL 16 AX, 250 V~.
volets roulants 2CLA224400N1802 N2244AN Commande d'ouverture / fermeture.
2CLA224400N1302 N2244PL
2CLA224400N1902 N2244CV
Double interrupteurs 2CLA224410N1102 N2244.1BL 16 AX, 250 V~.
pour volets roulants 2CLA224410N1802 N2244.1AN Commande d'ouverture / fermeture.
2CLA224410N1302 N2244.1PL
2CLA224410N1902 N2244.1CV

Désignation Réf. internationale @ Article Données techniques
Interrupteur de volets 2CLA226120N1102 N2261.2BL 230 V~, 50 Hz.
roulants électronique 2CLA226120N1802 N2261.2AN Puissance : 700 VA.
2CLA226120N1302 N2261.2PL 127 V~, 60 Hz.
Puissance : 350 VA.
2CLA226120N1902 N2261.2CV Température de fonctionnement : 0 ... 35 °C.
Indice de protection : IP20.
Trois mode de fonctionnement :
1) Commande de volets roulants (P).
2) Réglage des lames (L).
3) Centralisation de volets roulants (C).
Commande déportée avec double poussoirs (N2244).

Liserés de finition

Désignation Réf. internationale @ Article Données techniques
2 modules 1 module 2 modules 1 module
Liserés pour touche 2CLA227000N1102 2CLA217000N1102 N2270BL N2170BL Liserés adaptés aux touches N2201.X, N2202.X,
2CLA227000N1802 2CLA217000N1802 N2270AN N2170AN N2210 et N2204.X.
2CLA227000N1902 2CLA217000N1902 N2270CV N2170CV

Détecteur de passage

Désignation Réf. internationale @ Article Données techniques
2 modules 2 modules
Détecteur de passage 2CLA224100N1102 N2241BL 230 V~, 50 Hz.
2CLA224100N1802 N2241AN 1.800 W.
2CLA224100N1302 N2241PL 750 VA.
2CLA224100N1902 N2241CV 400 VA.
Sortie relais libre de potentiel (N.O.).
Contrôlable par des poussoirs auxiliaires (N2X04).
Seuil de luminosité réglable.
Temporisation : 10 sec -10 min.
Portée de détection : max 5 mètres sur un angle de 110º.
Commande en façade pour le mode de fonctionnement (Marche forcée, automatique ou
toujours éteint).

>> BL Blanche ; AN Anthracite ; PL Platine ; CV Champagne. ABB Résidentiel et petit tertiaire | 7/11
