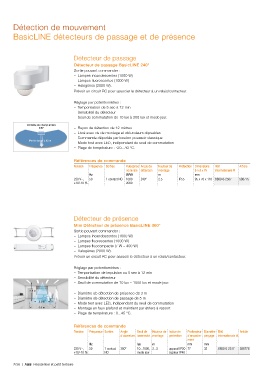

Page 442 - Catalogue Residentiel et petit Tertiaire

Détection de mouvement

BasicLINE détecteurs de passage et de présence

Détecteur de passage
Détecteur de passage BasicLINE 240°
Sortie pouvant commander :
– Lampes incandescentes (1000 W)
– Lampes fluorescentes (1000 W)
– Halogènes (2000 W).
Prévoir un circuit RC pour associer le détecteur à un relais/contacteur.

Réglage par potentiomètres :
– Temporisation de 5 sec à 12 min
– Sensibilité du détecteur
– Seuil de commutation de 10 lux à 200 lux et mode jour.
Contrôle de champ arrière
240° – Rayon de détection de 12 mètres
– Livré avec vis de montage et obturateurs clipsables
– Commande déportée par bouton-poussoir classique
Portée jusqu'à 12 m
– Mode test avec LED, indépendant du seuil de commutation
– Plage de température : -20...40 °C.

Références de commande
Tension Fréquence Sorties Puissance Angle de Hauteur de Protection Dimensions Réf. Article
nominale détection montage (H x l x P) internationale @
Hz W/VA m mm
230 V~, 50 1 contact NO 1000 240° 2.5 IP55 95 x 76 x 118 6800-0-2507 586775
+10/-10 % 2000

Détecteur de présence

Mini Détecteur de présence BasicLINE 360°
Sortie pouvant commander :
– Lampes incandescentes (1000 W)
– Lampes fluorescentes (1000 W)
– Lampes fluocompacte (7 W – 400 W)
– Halogènes (2000 W).
Prévoir un circuit RC pour associé le détecteur à un relais/contacteur.

Réglage par potentiomètres :
– Temporisation de impulsion ou 5 sec à 12 min
– Sensibilité du détecteur
– Seuil de commutation de 10 lux – 1000 lux et mode jour.
2.5 m
– Diamètre de détection de présence de 3 m
– Diamètre de détection de passage de 5 m
3.0 m
– Mode test avec LED, indépendant du seuil de commutation
5.0 m – Montage en faux plafond et maintient par étriers à ressort
– Plage de température : 0...45 °C.

Références de commande
Tension Fréquence Sorties Angle Seuil de Hauteur de Indice de Profondeur Diamètre Réf. Article
d'ouverture luminosité montage protection d'encastre- perçage internationale @
ment
Hz lux m mm mm
230 V~, 50 1 contact 360° 10...1000, 2...5 appareil IP20 77 32 6800-0-2517 586776
+10/-10 % NO mode jour capteur IP40
