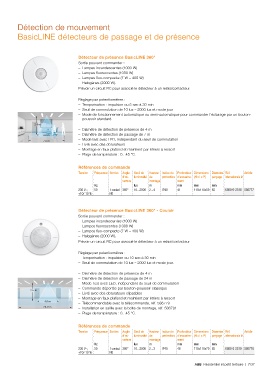

Détection de mouvement

BasicLINE détecteurs de passage et de présence

Détecteur de présence BasicLINE 360°
Sortie pouvant commander :
– Lampes incandescentes (1000 W)
– Lampes fluorescentes (1000 W)
– Lampes fluo-compacte (7 W – 400 W)
– Halogènes (2000 W).
Prévoir un circuit RC pour associé le détecteur à un relais/contacteur.

Réglage par potentiomètres :
– Temporisation : impulsion ou 5 sec à 30 min
– Seuil de commutation de 10 lux – 2000 lux et mode jour
– Mode de fonctionnement automatique ou semi-automatique pour commander l’éclairage par un bouton-
poussoir standard.
2.5 m
– Diamètre de détection de présence de 4 m
4.0 m – Diamètre de détection de passage de 7 m
– Mode test avec LED, indépendant du seuil de commutation
7.0 m
– Livré avec des obturateurs
– Montage en faux plafond et maintient par étriers à ressort
– Plage de température : 0...45 °C.

Références de commande
Tension Fréquence Sorties Angle Seuil de Hauteur Indice de Profondeur Dimensions Diamètre Réf. Article
d'ou- luminosité de protection d'encastre- (H x l x P) perçage internationale @
verture montage ment
Hz lux m mm mm mm
230 V~, 50 1 contact 360° 10...2000 2...4 IP40 41 110x110x59 65 6800-0-2518 586777
+10/-10 % NO

Détecteur de présence BasicLINE 360° - Couloir
Sortie pouvant commander :
– Lampes incandescentes (1000 W)
– Lampes fluorescentes (1000 W)
– Lampes fluo-compacte (7 W – 400 W)
– Halogènes (2000 W).
Prévoir un circuit RC pour associé le détecteur à un relais/contacteur

Réglage par potentiomètres :
– Temporisation : impulsion ou 10 sec à 30 min
– Seuil de commutation de 10 lux – 2000 lux et mode jour.

– Diamètre de détection de présence de 4 m
– Diamètre de détection de passage de 24 m
– Mode Test avec LED, indépendant du seuil de commutation
– Commande déportée par bouton-poussoir classique
2.5 m
– Livré avec des obturateurs clipsables
– Montage en faux plafond et maintient par étriers à ressort
4.0 m
– Télécommandable avec la télécommande, réf. 586779
24.0 m – Installation en saillie avec la boîte de montage, réf. 586781
– Plage de température : 0...45 °C.

Références de commande
Tension Fréquence Sorties Angle Seuil de Hauteur Indice de Profondeur Dimensions Diamètre Réf. Article
d'ou- luminosité de protection d'encastre- (H x l x P) perçage internationale @
verture montage ment
Hz lux m mm mm mm
230 V~, 50 1 contact 360° 10...2000 2...3 IP40 48 110x110x70 65 6800-0-2519 586778
+10/-10 % NO
