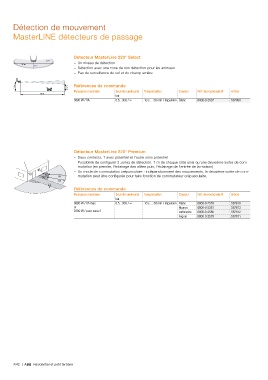

Page 448 - Catalogue Residentiel et petit Tertiaire

Détection de mouvement

MasterLINE détecteurs de passage

Détecteur MasterLine 220° Select
220 °220°220 °

32 m – Un niveau de détection
16 m
– Détection avec une zone de non détection pour les animaux
– Pas de surveillance du sol et du champ arrière.
m Références de commande

5
. 0.8 m
1
Puissance maximale Seuil de luminosité Temporisation Couleur Réf. internationale @ Article
16 m
lux
3680 W / VA 0.5...300 / ∞ 10 s ... 30 min / impulsion Blanc 6800-0-2537 587809

Détecteur MasterLine 220° Premium
– Deux contacts, 1 avec potentiel et l'autre sans potentiel
– Possibilité de configurer 2 zones de détection. 1 m de chaque côté ainsi qu'une deuxième sortie de com-
mutation (en premier, l'éclairage des allées puis, l'éclairage de l'entrée de la maison)
– Un mode de commutation crépusculaire : indépendamment des mouvements, la deuxième sortie de com-
R2 mutation peut être configurée pour faire fonction de commutateur crépusculaire.
R2 R1
R1
Références de commande
Puissance maximale Seuil de luminosité Temporisation Couleur Réf. internationale @ Article
lux
3680 W / VA max. 0.5...300 / ∞ 10 s ... 30 min / impulsion Blanc 6800-0-2578 587810
et Marron 6800-0-2581 587813
2300 W / pour zone 2 Anthracite 6800-0-2580 587812
Argent 6800-0-2579 587811

7/42 | ABB Résidentiel et petit tertiaire
