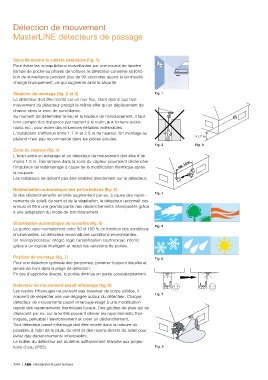

Détection de mouvement

MasterLINE détecteurs de passage

Sécurité envers la lumière extérieure (fig. 1)
Pour éviter les manipulations malveillantes par une source de lumière
(lampe de poche ou phares de voiture), le détecteur conserve sa fonc-
tion de surveillance pendant plus de 90 secondes quand la luminosité
change brusquement, ce qui augmente ainsi la sécurité.
Zone de sécu r
Portée jusq u
Situation de montage (fig. 2 et 3) Fig. 1
Le détecteur doit être monté sur un mur fixe, étant donné que tout
mouvement du détecteur produit le même effet qu'un déplacement de
chaleur dans la zone de surveillance.
Au moment de déterminer le lieu et la hauteur de l'emplacement, il faut
tenir compte des distances par rapport à la route, aux terrains avoisi-
nants etc., pour éviter des influences néfastes indésirables.
L'installation s'effectue entre 1.7 m et 2.5 m de hauteur. Un montage au
plafond n'est pas recommandé dans les pièces étroites. >1,7 m
Fig. 2 Fig. 3
Zone du capteur (fig. 4)
L'écart entre un éclairage et un détecteur de mouvement doit être d'au
moins 1.5 m. Des lampes dans la zone du capteur pourraient déclencher
l'impulsion de redémarrage à cause de la modification thermique après
la coupure.
Les radiateurs ne doivent pas être orientes directement sur le détecteur.

Neutralisation automatique des perturbations (fig. 5)
Si des déclenchements erronés augmentent par ex. à cause des rayon- Fig. 4
nements du soleil, du vent et de la végétation, le détecteur reconnaît ces
erreurs et filtre une grande partie des déclenchements intempestifs grâce
à une adaptation du mode de fonctionnement.

Stabilisation automatique de la portée (fig. 6)
La portée varie normalement entre 50 et 100 % en fonction des conditions Fig. 5
environnantes. Le détecteur reconnaît ces conditions environnantes.
Un microprocesseur intégré règle l'amplification électronique interne
grâce à un logiciel intelligent et réduit les variations de portée.

Position de montage (fig. 7) Fig. 6
Pour une détection optimale des personnes, pénétrez toujours décalés et
jamais de front dans la plage de détection.
En cas d'approche directe, la portée diminue en partie considérablement.

Détecteur de mouvement passif infrarouge (fig. 8)
Les rayons infrarouges ne pouvant pas traverser de corps solides, il
convient de respecter une vue dégagée autour du détecteur. Chaque Fig. 7
détecteur de mouvements passif infrarouge réagit à une modification
rapide des rayonnements thermiques locaux. Des gouttes de pluie qui se
déplacent par ex. sur la lentille peuvent dériver les rayonnements ther-
miques, perturber l'environnement et créer un déclenchement.
Tout détecteur passif infrarouge doit être monté dans la mesure du
possible, à l'abri de la pluie, du vent et des rayons directs du soleil pour
éviter des déclenchements intempestifs.
Le boîtier du détecteur est toutefois suffisamment étanche aux projec-
tions d'eau (IP55). Fig. 8
