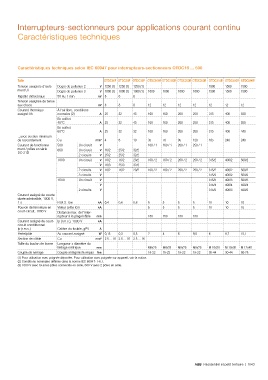

Interrupteurs-sectionneurs pour applications courant continu

         Caractéristiques techniques







         Caractéristiques techniques selon IEC 60947 pour interrupteurs-sectionneurs OTDC16 ... 500


         Taille                                OTDC16F OTDC25F OTDC32F OTDC100E OTDC160E OTDC200E OTDC250E OTDC315E OTDC400E OTDC500E
         Tension assignée d'isole-  Degré de pollution 2  V 1250 (1)  1250 (1)  1250 (1)      1500   1500   1500
         ment Ui           Degré de pollution 3  V 1000 (1)  1000 (1)  1000 (1)  1000  1000  1000  1000  1500  1500  1500
         Rigidité diélectrique  50 Hz 1 min  kV 6     6     6
         Tension assignée de tenue
         aux chocs                           kV 8     8     8      12    12     12     12     12     12     12
         Courant thermique    À l'air libre, conditions
         assigné Ith       normales (2)      A 25     32    45     100   160    200    250    315    400    630
                           En coffret
                           40°C              A 25     32    45     100   160    200    250    315    400    550
                           En coffret
                           60°C              A 25     32    32     100   160    200    200    315    400    440
         ...avec section minimum
         de raccordement   Cu              mm² 4      6     10     35    70     95     120    185    240    240
         Courant de fonctionne-  500  Un circuit  V                100 / 1  160 / 1  200 / 1  250 / 1
         ment / pôles en série  660  Un circuit  V 16/2  25/2  32/2
         DC-21B
                                    2 circuits  V 25/2  25/2  32/2
                           1000     Un circuit  V 10/2  16/2  20/2  100 / 2  160 / 2  200 / 2  250 / 2  315/2  400/2  500/2
                                             V 16/3   25/3  32/3
                                    2 circuits  V 10/2  16/2  20/2  100 / 2  160 / 2  200 / 2  250 / 2  315/2  400/2  500/2
                                    3 circuits  V                                             315/2  400/2  500/2
                           1500     Un circuit  V                                             315/3  400/3  500/3
                                             V                                                315/4  400/4  500/4
                                    2 circuits  V                                             315/3  400/3  500/3
         Courant assigné de courte
         durée admissible, 1000 V,
         1 s               R.M.S. Icw        kA 0,4   0,6   0,8    5     5      5      5      10     10     10
         Pouvoir de fermeture en   Valeur crête Icm  kA            5     5      5      5      10     10     10
         court-circuit, 1000 V  Distance max. de l'inter-
                           rupteur à la plage/câble  mm            150   150    150    150
         Courant assigné de court- Ip (r.m.s.), 1000 V  kA
         circuit condititonnel
         Ip (r.m.s.)       Calibre du fusible, gPV  A
         Perte/pôle        Au courant assigné  W 0,15  0,3  0,5    2     4      6      9,5    6      9,7    15,1
         Section de câble  Cu              mm² 2.5 ... 16 2.5 ... 16  2.5 ... 16
         Taille du boulon de borne  Longueur x diamètre du
                           filetage métrique  mm                   M8x25  M8x25  M8x25  M8x25  M 10x30  M 10x30  M 12x40
         Couple de serrage  Couple antagoniste requis  Nm          15-22  15-22  15-22  15-22  30-44  30-44  50-75
         (1) Pour utilisation avec poignée déportée. Pour utilisation avec poignée sur appareil, voir la notice.
         (2) Conditions nominales définies dans la norme IEC 60947-1-6.1.
         (3) 1000 V avec tous les pôles connectés en série, 600 V avec 2 pôles en série.
