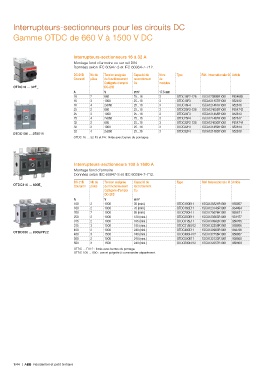

Page 50 - Catalogue Residentiel et petit Tertiaire
P. 50
Interrupteurs-sectionneurs pour les circuits DC
Gamme OTDC de 660 V à 1500 V DC
Interrupteurs-sectionneurs 16 à 32 A
Montage fond d'armoire ou sur rail DIN
Données selon IEC 60947-3 et IEC 60364-7-712.
DC-21B Nb de Tension assignée Capacité de Nbre Type Réf. Internationale @ Article
Courant I pôles de fonctionnement raccordement de
Catégorie d'emploi Cu modules
OTDC16 ... 32F_ DC-21B
A V mm² 17.5 mm
16 2 660 25...16 3 OTDC16F2-126 1SCA123999R1001 F954685
16 3 1000 25...16 3 OTDC16F3 1SCA121457R1001 952612
16 4 2x660 25...16 3 OTDC16F4 1SCA121461R1001 952616
25 2 660 25...16 3 OTDC25F2-126 1SCA124055R1001 F954743
25 3 1000 25...16 3 OTDC25F3 1SCA121458R1001 952613
25 4 2x660 25...16 3 OTDC25F4 1SCA121462R1001 952617
32 2 660 25...16 3 OTDC32F2-126 1SCA124056R1001 F954744
32 3 1000 25...16 3 OTDC32F3 1SCA121459R1001 952614
32 4 2x660 25...16 3 OTDC32F4 1SCA121463R1001 952618
OTDC100 ... 250E11
OTDC 16 ... 32 F3 et F4 : livrés avec barres de pontages.
Interrupteurs-sectionneurs 100 à 1600 A
Montage fond d'armoire
Données selon IEC 60947-3 et IEC 60364-7-712.
DC-21B Nb de Tension assignée Capacité de Type Réf. Internationale @ Article
OTDC315 ... 500E_ Courant I pôles de fonctionnement raccordement
Catégorie d'emploi Cu
DC-21B
A V mm²
100 2 1000 35 (mini.) OTDC100E11 1SCA125821R1001 955807
160 2 1000 70 (mini.) OTDC160E11 1SCA123745R1001 954494
200 2 1000 95 (mini.) OTDC200E11 1SCA125626R1001 955671
250 2 1000 120 (mini.) OTDC250E11 1SCA125665R1001 954477
315 2 1000 185 (mini.) OTDC315E11 1SCA130982R1001 958765
315 3 1500 185 (mini.) OTDC315EV12 1SCA132258R1001 958806
400 2 1000 240 (mini.) OTDC400E11 1SCA130983R1001 958786
OTDC630 ... 800EPP22
400 3 1500 240 (mini.) OTDC400EV12 1SCA132256R1001 958807
500 2 1000 240 (mini.) OTDC500E11 1SCA132135R1001 958808
500 3 1500 240 (mini.) OTDC500EV12 1SCA132257R1001 958809
OTDC ... EV12 : livrés avec barres de pontage.
OTDC 100 ... 500 : axe et poignée à commander séparément.
