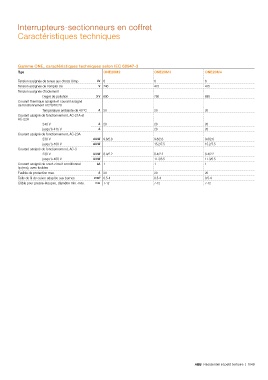

Interrupteurs-sectionneurs en coffret

Caractéristiques techniques

Gamme ONE, caractéristiques techniques selon IEC 60947-3
Type ONE20M2_ ONE20M3_ ONE20M4_

Tension assignée de tenue aux chocs Uimp kV 6 6 6
Tension assignée de l'emploi Ue V 240 415 415
Tension assignée d'isolement
Degré de pollution 3 V 690 750 690
Courant thermique assigné et courant assigné
de fonctionnement AC20/DC20
Température ambiante de 40 ºC A 20 20 20
Courant assigné de fonctionnement, AC-21A et
AC-22A
240 V A 20 20 20
jusqu'à 415 V A 20 20
Courant assigné de fonctionnement, AC-23A
230 V A/kW 9.8/2.6 9.8/2.6 9.8/2.6
jusqu'à 400 V A/kW 15.2/7.5 15.2/7.5
Courant assigné de fonctionnement, AC-3
230 V A/kW 8.4/2.2 8.4/2.2 8.4/2.2
jusqu'à 400 V A/kW 11.3/5.5 11.3/5.5
Courant assigné de court-circuit conditionnel kA 1 1 1
Ip (rms), avec fusibles
Fusible de protection max. A 20 20 20
Taille de fil de cuivre adaptée aux bornes mm 2 0.5-4 0.5-4 0.5-4
Câble pour presse-étoupes, diamètre min.-max. mm 7-12 7-12 7-12
