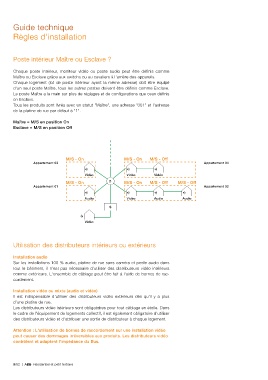

Page 514 - Catalogue Residentiel et petit Tertiaire

Guide technique

Règles d'installation

Poste intérieur Maître ou Esclave ?

Chaque poste intérieur, moniteur vidéo ou poste audio peut être définis comme
Maître ou Esclave grâce aux switchs ou au cavaliers à l'arrière des appareils.
Chaque logement (lot de poste intérieur ayant la même adresse) doit être équipé
d'un seul poste Maître, tous les autres postes doivent être définis comme Esclave.
Le poste Maître a la main sur plus de réglages et de configurations que ceux définis
en Esclave.
Tous les produits sont livrés avec un statut "Maître", une adresse "001" et l'adresse
de la platine de rue par défaut à "1".

Maître = M/S en position On
Esclave = M/S en position Off

M/S - On M/S - On M/S - Off
Appartement 03 Appartement 04

Vidéo Vidéo Vidéo
M/S - On D M/S - On M/S - Off M/S - Off
Appartement 01 Appartement 02

Audio Vidéo Audio Audio

S

Vidéo

Utilisation des distributeurs intérieurs ou extérieurs

Installation audio
Sur les installations 100 % audio, platine de rue sans caméra et poste audio dans
tout le bâtiment, il n'est pas nécessaire d'utiliser des distributeurs vidéo intérieurs
comme extérieurs. L'ensemble de câblage peut être fait à l'aide de bornes de rac-
cordement.

Installation vidéo ou mixte (audio et vidéo)
Il est indispensable d'utiliser des distributeurs vidéo extérieurs dès qu'il y a plus
d'une platine de rue.
Les distributeurs vidéo intérieurs sont obligatoires pour tout câblage en étoile. Dans
le cadre de l'équipement de logements collectif, il est également obligatoire d'utiliser
des distributeurs vidéo et d'attribuer une sortie de distributeur à chaque logement.

Attention : L'utilisation de bornes de raccordement sur une installation vidéo
peut causer des dommages irréversibles aux produits. Les distributeurs vidéo
contrôlent et adaptent l'impédance du Bus.
