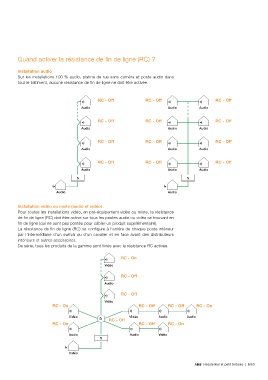

Quand activer la résistance de fin de ligne (RC) ?
Installation audio
Sur les installations 100 % audio, platine de rue sans caméra et poste audio dans
tout le bâtiment, aucune résistance de fin de ligne ne doit être activée.
RC - Off RC - Off RC - Off
Audio Audio Audio
RC - Off RC - Off RC - Off
Audio Audio Audio
RC - Off RC - Off RC - Off
Audio Audio Audio
RC - Off RC - Off RC - Off
Audio Audio Audio
S S
Audio Audio
Installation vidéo ou mixte (audio et vidéo)
Pour toutes les installations vidéo, en pré-équipement vidéo ou mixte, la résistance
de fin de ligne (RC) doit être active sur tous les postes audio ou vidéo se trouvant en
fin de ligne (qui ne sont pas pontés pour câbler un produit supplémentaire).
La résistance de fin de ligne (RC) se configure à l'arrière de chaque poste intérieur
par l'intermédiaire d'un switch ou d'un cavalier et en face avant des distributeurs
intérieurs et autres accessoires.
De série, tous les produits de la gamme sont livrés avec la résistance RC activée.
RC - On
Vidéo
RC - Off
Audio
RC - Off
Vidéo
RC - On RC - Off RC - Off RC - On
Vidéo Vidéo Audio Audio
D RC - Off
RC - On RC - Off RC - On
Audio Audio Vidéo
S
Vidéo
