P. 564

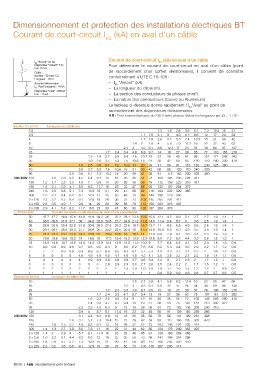

Dimensionnement et protection des installations électriques BT
       Courant de court-circuit I  (kA) en aval d'un câble
                                                K3




                                                 Courant de court-circuit I  (kA) en aval d'un câble
                I k3  "Amont" 25 kA                                     K3
                Disjoncteur "Amont" T1C          Pour déterminer le courant de court-circuit en aval d'un câble (point
                Pdc 25 kA
                Câble :                          de raccordement d'un coffret divisionnaire), il convient de connaître
                Section : 50 mm 2  Cu            conformément à UTE C 15-105 :
                Longueur : 20 m
                Armoire divisionnaire               – I  "Amont" (kA).
                                                    k3
                I k3  "Aval" présumé : 14 kA        – La longueur du câble (m).
                Disjoncteur "Aval" : 200 M
                Pdc : 15 kA                         – La section des conducteurs de phases (mm²).
                                                    – La nature des conducteurs (Cuivre ou Aluminium).
                                                 Le tableau ci-dessous donne rapidement l'I "Aval" au point de
                                                                                     k3
                                                 raccordement des disjoncteurs divisionnaires.
                                                 N.B : Pour tension triphasée de 230 V entre phases, diviser les longueurs par √3 = 1.732
       Section Cu (mm )     Longueur du câble (m)
                 2
              1.5                                                      1.3  1.8  2.6  3.6  5.1  7.3  10.3  15  21
              2.5                                               1.1  1.5  2.1  3  4.3  6.1  8.6  12  17  24  34
              4                                                 1.7  1.9  2.6  3.7  5.3  7.4  10.5  15  21  30  42
              6                                             1.4  2  2.8  4  5.6  7.9  11.2  16  22  32  45  63
              10                                        2.1  3  4.3  6.1  8.6  12.1  17  24  34  48  68  97  137
              16                                1.7  2.4  3.4  4.8  6.8  9.7  14  19  27  39  55  77  110  155  219
              25                        1.3  1.9  2.7  3.8  5.4  7.6  10.7  15  21  30  43  61  86  121  171  242  342
              35                        1.9  2.6  3.7  5.3  7.5  10.6  15  21  30  42  60  85  120  170  240  339  479
              50                    1.8  2.5  3.6  5.1  7.2  10.2  14  20  29  41  58  81  115  163  230  325  460
              70                    2.6   3.7   5.3   7.5   10.6  15   21   30   42   60   85   120  170  240   339
              95                2.5   3.6   5.1   7.2   10.2  14   20   29   41   58   81   115  163  230  325   460
        230/400V 120      1.6   2.3   3.2   4.5   6.4   9.1   13   18   26   36   51   73   103   145  205  291  411
              150   1.2   1.7   2.5   3.5   4.9   7   9.9   14   20   28   39   56   79   112   158  223  316  447
              185   1.5   2.1   2.9   4.1   5.8   8.2   11.7  16   23   33   47   66   93   132   187  264  373
              240   1.8   2.6   3.6   5.1   7.3   10.3  15   21   29   41   58   82   116  164   232  329  465
              300   2.2   3.1   4.4   6.2   8.7   12.3  17   25   35   49   70   99   140  198   279  395
              2 x 120  2.3   3.2   4.5   6.4   9.1   12.8  18   26   36   51   73   103  145  205   291  411
              2 x 150  2.5   3.5   4.9   7   9.9   14   20   28   39   56   79   112  158  223   316  447
              2 x 185  2.9   4.1   5.8   8.2   11.7  16.5  23   33   47   66   93   132  187  264   373
        I  Amont (kA)      Courant de court-circuit résiduel en aval d'une canalisation
        k3
              50    47.7  47.7  46.8  45.6  43.9  41.8  39.2  36  32.2  28.1  23.8  19.5  15.6  12.1  9.2  6.9  5.1  3.7  2.7  1.9  1.4  1
              40    38.5  38.5  37.9  37.1  36  34.6  32.8  30.5  27.7  24.6  21.2  17.8  14.5  11.4  8.8  6.7  5  3.6  2.6  1.9  1.4  1
              35    33.8  33.8  33.4  32.8  31.9  30.8  29.3  27.5  25.2  22.6  19.7  16.7  13.7  11  8.5  6.5  4.9  3.6  2.6  1.9  1.4  1
              30    29.1  29.1  28.8  28.3  27.7  26.9  25.7  24.3  22.5  20.4  18  15.5  12.9  10.4  8.2  6.3  4.8  3.5  2.6  1.9  1.4  1
              25    24.4  24.4  24.2  23.8  23.4  22.8  22  20.9  19.6  18  16.1  14  11.9  9.8  7.8  6.1  4.6  3.4  2.5  1.9  1.3  1
              20    19.6  19.6  19.5  19.2  19  18.6  18  17.3  16.4  15.2  13.9  12.3  10.6  8.9  7.2  5.7  4.4  3.3  2.5  1.8  1.3  1
              15    14.8  14.8  14.7  14.5  14.4  14.2  13.9  13.4  12.9  12.2  11.3  10.2  9  7.7  6.4  5.2  4.1  3.2  2.4  1.8  1.3  0.9
              10    9.9  9.9  9.9  9.8  9.7  9.6  9.5  9.3  9  8.6  8.2  7.6  6.9  6.2  5.3  4.4  3.6  2.9  2.2  1.7  1.2  0.9
              7     7   7   6.9  6.9  6.9  6.8  6.7  6.6  6.5  6.3  6.1  5.7  5.3  4.9  4.3  3.7  3.1  2.5  2  1.6  1.2  0.9
              5     5   5   5   5   4.9  4.9  4.9  4.8  4.7  4.6  4.5  4.3  4.1  3.8  3.5  3.1  2.7  2.2  1.8  1.4  1.1  0.8
              4     4   4   4   4   4   3.9  3.9  3.9  3.8  3.8  3.7  3.6  3.4  3.2  3  2.7  2.3  2  1.7  1.3  1  0.8
              3     3   3   3   3   3   3   3   2.9  2.9  2.9  2.8  2.7  2.6  2.5  2.4  2.2  2  1.7  1.5  1.2  1  0.8
              2     2   2   2   2   2   2   2   2   2   1.9  1.9  1.9  1.8  1.8  1.7  1.6  1.5  1.3  1.2  1  0.8  0.7
              1     1   1   1   1   1   1   1   1   1   1   1   1  1   0.9  0.9  0.9  0.8  0.8  0.7  0.7  0.6  0.5
        Section AI (mm2)      Longueur de câble (m)
              10                                            1.5  2.1  2.9  4.1  5.8  8.2  11.6  16  23  33  47  66
              16                                        2.2  3  4.3  6.1  8.6  12  17  24  34  49  69  98  138
              25                                1.7  2.4  3.4  4.8  6.7  9.5  13  19  27  38  54  76  108  152  216
              35                            1.7  2.4  3.3  4.7  6.7  9.4  13  19  27  38  53  75  107  151  213  302
              50                        1.6  2.3  3.2  4.5  6.4  9  13  18  26  36  51  72  102  145  205  290  410
              70                        2.4  3.3  4.7  6.7  9.4  13  19  27  38  53  75  107  151  213  302  427
              95                    2.3   3.2   4.5   6.4   9   13   18   26   36   51   72   102  145  205   290  410
              120                   2.9   4   5.7   8.1   11.4  16   23   32   46   65   91   129  183  259   366
        230/400V  150               3.1  4.4  6.2  8.8  12  18  25  35  50  70  99  141  199  281  398
              185               2.6   3.7   5.2   7.3   10.4  15   21   29   42   59   83   117  166  235  332   470
              240       1.6   2.3   3.2   4.6   6.5   9.1   13   18   26   37   52   73   103   146  207  293  414
              300   1.4   1.9   2.7   3.9   5.5   7.8   11   16   22   31   44   62   88   124   176  249  352  497
              2 x 120  1.4   2   2.9   4   5.7   8.1   11.4  16   23   32   46   65   91   129   183  259  366
              2 x 150  1.6   2.2   3.1   4.4   6.2   8.8   12   18   25   35   50   70   99   141   199  281  398
              2 x 185  1.8   2.6   3.7   5.2   7.3   10.4  15   21   29   42   59   83   117  166   235  332  470
              2 x 240  2.3   3.2   4.6   6.5   9.1   12.9  18   26   37   52   73   103  146  207   293  414
