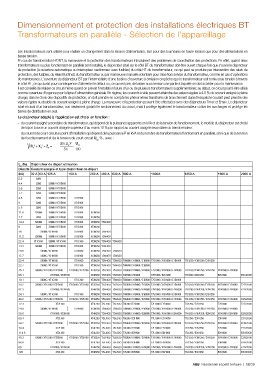

Dimensionnement et protection des installations électriques BT
Transformateurs en parallèle - Sélection de l'appareillage

Les transformateurs sont utilisés pour réaliser un changement dans la tension d’alimentation, tant pour des fournitures en haute tension que pour des alimentations en
basse tension.
En cas de transformation HT/BT, la manœuvre et la protection des transformateurs introduisent des problèmes de coordination des protections. En effet, quand deux
transformateurs ou plus fonctionnant en parallèle sont installés, le disjoncteur situé sur le côté BT du transformateur doit être ouvert chaque fois que s’ouvre le disjoncteur
de protection (à ouverture automatique ou interrupteur-sectionneur avec fusibles) du côté HT du transformateur, ce qui peut se produire par intervention des relais de
protection, des fusibles, du relais Buchholz du transformateur ou par manoeuvre manuelle volontaire pour mise hors service du transformateur, comme en cas d’opérations
de maintenance. L’ouverture du disjoncteur BT par l’intermédiaire d’une bobine d’ouverture à émission empêche que le transformateur soit remis sous tension à travers
le côté BT, ce qui aurait pour conséquence d’alimenter le défaut ou, ce qui est pire, de laisser sous tension une partie à laquelle on doit accéder pour la maintenance.
Il est conseillé de réaliser ce circuit même quand on prévoit l’installation future d’un ou de plusieurs transformateurs supplémentaires; au début, ce circuit pourra être utilisé
comme ouverture d’urgence pour la ligne d’alimentation générale. En régime, les courants à vide peuvent atteindre des valeurs égales à 4-5 % du courant assigné à pleine
charge; dans le choix des dispositifs de protection, on doit prendre en compte les phénomènes transitoires de branchement durant lesquels le courant peut prendre des
valeurs égales au double du courant assigné à pleine charge. La manœuvre et la protection peuvent être effectuées avec des disjoncteurs Tmax et Emax. Le disjoncteur
situé en aval d’un transformateur, non seulement garantit le sectionnement du circuit, mais il protège également le transformateur contre les surcharges et protège les
barres de distribution en aval.
Le disjoncteur adapté à l’application est choisi en fonction :
– du courant assigné secondaire du transformateur, qui dépend de la puissance apparente en kVA et de la tension de fonctionnement, le modèle du disjoncteur est choisi
de façon à avoir un courant assigné supérieur d’au moins 10 % par rapport au courant assigné secondaire du transformateur.
– du courant de court-circuit au point d’installation qui dépend de la puissance P en kVA et du nombre de transformateurs fonctionnant en parallèle, ainsi que de la tension
de fonctionnement et de la tension de court-circuit U % , avec :
cc
3(m.U )² U
R ² + X ² = Z = o cc
T
T
T
Sn 100
I disj. Disjoncteur de départ utilisation
k3
Départs Courant assigné et type disjoncteur de départ
(kA) 32 A 63 A 125 A 160 A 250 A 400 A 630 A 800 A 1000A 1250 A 1600 A 2000 A
2.2 S200
4.4 S200 S800N / XT1B160
3.6 S200 S800N / XT1B160
7.2 S200 S800N / XT1B160
4.5 S200 S800N / XT1B160 XT1B160
9 S200 S800N / XT1B160 XT1B160
5.8 S200 S800N / XT1B160 XT1B160
11.6 S200M S800N / XT1B160 XT1B160 XT3N250
7.2 S200 S800N / XT1B160 XT1B160 XT3N250
14.4 S200M S800N / XT1B160 XT1B160 XT3N250 T5N400
9 S200 S800N / XT1B160 XT1B160 XT3N250
18 S800N / XT1B160 XT1B160 XT3N250 T5N400
11.2 S200M S800N / XT1B160 XT1B160 XT3N250 T5N400
22.4 XT1C160 S800N / XT1C160 XT1C160 XT3N250 T5N400 T5N630
14.3 S200M S800N / XT1B160 XT1B160 XT3N250 T5N400
28.6 S800N / XT1N160 XT1N160 XT3N250 T5N400 T5N630
17.7 S800C / XT1B160 XT1B160 XT3N250 T5N400 T5N630
35.4 S800N / XT1N160 XT1N160 XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000 T7S1250 / X1B1250 / E1B1250
22.7 S800C / XT1C160 XT1C160 XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800
45.4 S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1N800 / E1N800 T7S1000 / X1N1000 / E1N1000 T7S1250 / X1N1250 / E1N1250 X1N1600 / E1N1600
68.1 XT1H160 / XT2H160 XT4H250 T5H400 T5H630 T6H800 / E2S800 T7H1000 / E2S1000 T7H1250 / E2S1250 E2S1600 E2S2000
19.1 S800C / XT1C160 XT1C160 XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000
38.2 S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000 T7S1250 / X1B1250 / E1B1250 X1B1600 / E1B1600 E2B2000
57.3 XT1H160 / XT2H160 XT4H250 T5H400 T5H630 T6H800 / X1N800 / E2N800 T7H1000 / X1N1000 / E2N1000 T7H1250 / X1N1250 / E2N1250 X1N1600 / E2N1600 E2N2000
24.1 S800C / XT1C160 XT1C160 XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000 T7S1250 / X1B1250 / E1B1250
48.2 S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1N800 / E1N800 T7S1000 / X1N1000 / E1N1000 T7S1250 / X1N1250 / E1N1250 X1N1600 / E1N1600 E2N2000
72.3 XT2L160 XT4L250 T5L400 T5L630 T6L800 / E2S800 T7L1000 / E2S1000 T7L1250 / E2S1250 E2S1600 E2S2000
29.8 S800N / XT1N160 XT1N160 XT3N250 T5N400 T5N630 T6N800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000 T7S1250 / X1B1250 / E1B1250 X1B1600 / E1B1600
59.6 XT1H160 / XT2H160 XT4H250 T5H400 T5H630 T6H800 / X1N800 / E2N800 T7H1000 / X1N1000 / E2N1000 T7H1250 / X1N1250 / E2N1250 X1N1600 / E2N1600 E2N2000
89.4 XT2L160 XT4L250 T5L400 T5L630 T6L800 / E3H800 T7L1000 / E3H1000 T7L1250 / E3H1250 E3H1600 E3H2000
38.2 S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1B800 / E1B800 T7S1000 / X1B1000 / E1B1000 T7S1250 / X1B1250 / E1B1250 X1B1600 / E1B1600 E2B2000
76.4 XT2L160 XT4L250 T5L400 T5L630 T6L800 / E2S800 T7L1000 / E2S1000 T7L1250 / E2S1250 E2S1600 E2S2000
114.6 XT2L160 XT4L250 T5L400 T5L630 T7L800 / E3V800 T7L1000 / E3V1000 T7L1250 / E3V1250 E3V1600 E3V2000
48.3 S800S / XT1S160 / XT2S160 XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / X1N800 / E1N800 T7S1000 / X1N1000 / E1N1000 T7S1250 / X1N1250 / E1N1250 X1N1600 / E1N1600 E2N2000
96.6 XT2L160 XT4L250 T5L400 T5L630 T6L800 / E3H800 T7L1000 / E3H1000 T7L1250 / E3H1250 E3H1600 E3H2000
60 XT1H160 / XT2H160 XT4H250 T5H400 T5H630 T6H800 / X1N800 / E2N800 T7H1000 / X1N1000 / E2N1000 T7H1250 / X1N1250 / E2N1250 X1N1600 / E2N1600 E2N2000
120 XT2L160 XT4H250 T5L400 T5L630 T7L800 / E3V800 T7L1000 / E3V1000 T7L1250 / E3V1250 E3V1600 E3V2000
