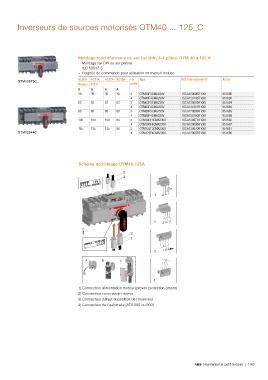

Page 69 - Catalogue Residentiel et petit Tertiaire

Inverseurs de sources motorisés OTM40 ... 125_C

Montage fond d'armoire ou sur rail DIN, 3-4 pôles, OTM 40 à 125 A
– Montage rail DIN ou sur platine
– IEC 60947-3
– Poignée de commande pour utilisation en manuel incluse
AC20A AC21A AC22A AC23A Nb Type Réf. Internationale @ Article
OTM125F3C_
Tension ≤ 415 V pôles
A A A A
40 40 40 40 3 OTM40F3CMA230V 1SCA120096R1001 951685
4 OTM40F4CMA230V 1SCA120102R1001 951690
63 63 63 63 3 OTM63F3CMA230V 1SCA120095R1001 951684
4 OTM63F4CMA230V 1SCA120101R1001 951689
80 80 80 80 3 OTM80F3CMA230V 1SCA120093R1001 951683
4 OTM80F4CMA230V 1SCA120100R1001 951688
100 100 100 80 3 OTM100F3CMA230V 1SCA120071R1001 951682
4 OTM100F4CMA230V 1SCA120098R1001 951687
125 125 125 90 3 OTM125F3CMA230V 1SCA120070R1001 951681
OTM125F4C_ 4 OTM125F4CMA230V 1SCA120097R1001 951686

Schéma de câblage OTM40-125A
3
4

F2
1 PE N L

II
OTM
I

2 C II I 0
A06079 2
1

3 I II

A B C

4
1) Connecteur alimentation moteur (prévoir protection amont)
2) Connecteur commande moteur
3) Connecteur défaut et position de l'inverseur
4) Connecteur de l'automate (ATS 300 ou 800)
