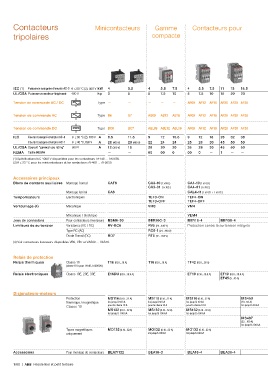

Page 74 - Catalogue Residentiel et petit Tertiaire
P. 74
Contacteurs Minicontacteurs Gamme Contacteurs pour
tripolaires compacte
IEC (1) Puissance assignée d’emploi AC-3 θ ≤ 60 °C (2), 400 V kW 4 5.5 4 5.5 7.5 4 5.5 7.5 11 15 18.5 18.5 22 30 37 45 55 75 75 90 110 132 160 200 200 250 315 400 — 475 560 — —
UL/CSA Puissance moteur triphasé 480 V hp 3 5 5 7.5 10 5 7.5 10 15 20 20 30 40 50 60 60 75 100 100 125 150 200 250 300 350 400 500 600 — 800 900 — —
Tension de commande AC / DC Type — — — — — AF09 AF12 AF16 AF26 AF30 AF38 AF40 AF52 AF65 AF80 AF96 AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650
Tension de commande AC Type B6 B7 AS09 AS12 AS16 AF09 AF12 AF16 AF26 AF30 AF38 AF40 AF52 AF65 AF80 AF96 AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650
Tension de commande DC Type BC6 BC7 ASL09 ASL12 ASL16 AF09 AF12 AF16 AF26 AF30 AF38 AF40 AF52 AF65 AF80 AF96 AF116 AF140 AF146 AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650
IEC Courant assigné d'emploi AC-3 θ ≤ 60 °C (2), 400 V A 8.5 11.5 9 12 15.5 9 12 18 26 32 38 40 53 65 80 96 116 140 146 190 205 265 305 370 400 460 580 750 — 860 1050 — —
Courant assigné d’emploi AC-1 θ ≤ 40 °C, 690 V A 20 (400 V) 20 (400 V) 22 24 24 25 28 30 45 50 50 70 100 105 125 130 160 200 225 275 350 400 500 600 600 700 800 1050 1260 1350 1650 2050 2650
UL/CSA Courant "general use rating" 600 V A 12 (300 V) 16 20 20 20 25 28 30 45 50 50 60 80 90 105 115 160 200 200 250 300 350 400 520 550 650 750 900 1210 1350 1650 2100 2700
NEMA Taille NEMA — — 00 00 0 00 0 — 1 — — 2 — — 3 — — 4 — — — 5 — — — 6 — 7 — — 8 — —
(1) Spécifications IEC 1000 V disponibles pour les contacteurs AF146 ... AF2650.
(2) θ ≤ 55 °C pour les minicontacteurs et les contacteurs AF400 ... AF2650.
Accessoires principaux
Blocs de contacts auxiliaires Montage frontal CAF6 CA3-10 (1 x N.O.) CA4-10 (1 x N.O.)
CA3-01 (1 x N.C.) CA4-01 (1 x N.C.)
Montage latéral CA6 CAL4-11 (1 x N.O. + 1 x N.C.) CAL19-11 (1 x N.O. + 1 x N.C.) CAL18-11 (1 x N.O. + 1 x N.C.)
Temporisateurs Electroniques TEF3-ON TEF4-ON
TEF3-OFF TEF4-OFF
Verrouillage (4) Mécanique VM3 VM4 VM96-4 VM19 (pour contacteurs de taille identique) VM750H VM1650H
VM750V
Mécanique / électrique VEM4
Jeux de connexions Pour contacteurs inverseurs BSM6-30 BER16C-3 BER16-4 BER38-4 BER65-4 BER96-4 BER140-4 BER205-4 BER370-4 BEM460-30 BEM750-30
Limiteurs de surtension Varistance (AC / DC) RV-BC6 RV5 (24…440 V) Protection contre la surtension intégrée
Type RC (AC) RC5-1 (24…440 V)
Diode Transil (DC) RD7 RT5 (12…264 V)
(4) Voir contacteurs inverseurs disponibles VB6, VB7 et VAS09 ... VAS16.
Relais de protection
Relais thermiques Classe 10 T16 (0.10…16 A) T16 (0.10…16 A) TF42 (0.10…38 A) TF65 (22...67 A) TF96 TF140DU TA200DU
(classe 10 A pour TF140, TA200DU) (40...96 A) (66...142 A) (66...200 A)
θ ≤ 55 °C θ ≤ 55 °C
Relais électroniques Classe 10E, 20E, 30E E16DU (0.10…18.9 A) EF19 (0.10…18.9 A) EF19 (0.10…18.9 A) EF65 (25...70 A) EF96 EF146 (54...150 A) EF205 EF370 (115...380 A) E500DU E800DU E1250DU
EF45 (9…45 A) (36...100 A) (63...210 A) (150…500 A) (250…800 A) (375…1250 A)
Disjoncteurs-moteurs Dispositifs de protection contre les courts-circuits
Protection MS116 (0.10…32 A) MS116 (0.10...32 A) MS116 (0.10...32 A) MS450 Accessoires et disjoncteurs Tmax
thermique / magnétique Ics jusqu'à 50 kA lcs jusqu'à 50 kA lcs jusqu'à 50 kA (28...50 A)
Classe 10 pour la classe 10 A pour la classe 10 A pour la classe 10 A Ics jusqu'à 50 kA
MS132 (0.10…32 A) MS132 (0.10...32 A) MS132 (0.10...32 A) MS495 (45…100 A)
Ics jusqu'à 100 kA Ics jusqu'à 100 kA Ics jusqu'à 100 kA Ics jusqu'à 50 kA
MS497
(22…100 A)
Ics jusqu'à 100 kA
Types magnétiques MO132 (0.16...32A) MO132 (0.16...32 A) MO132 (0.16...32 A) MO496 (32…100 A)
uniquement Ics jusqu'à 100 kA Ics jusqu'à 100 kA Ics jusqu'à 100 kA
MO450 (40…50 A) MO495
Ics jusqu'à 50 kA (63…100 A)
Ics jusqu'à
50 kA
Accessoires Pour montage de contacteurs BEA7/132 BEA16-3 BEA16-4 BEA38-4
1/68 | ABB Résidentiel et petit tertiaire
