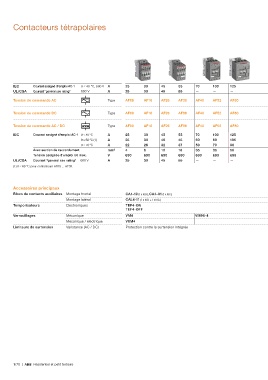

Page 76 - Catalogue Residentiel et petit Tertiaire

Contacteurs tétrapolaires

IEC Courant assigné d'emploi AC-1 θ ≤ 40 °C, 690 V A 25 30 45 55 70 100 125 160 200 275 350 400 500 525 800 1000
UL/CSA Courant "general use rating" 600 V A 25 30 45 55 — — — — — — — — — — 540 —
Tension de commande AC Type AF09 AF16 AF26 AF38 AF40 AF52 AF80 AF116 AF140 AF190 AF205 AF265 AF305 AF370 — —

Tension de commande DC Type AF09 AF16 AF26 AF38 AF40 AF52 AF80 AF116 AF140 AF190 AF205 AF265 AF305 AF370 EK550 EK1000

Tension de commande AC / DC Type AF09 AF16 AF26 AF38 AF40 AF52 AF80 AF116 AF140 AF190 AF205 AF265 AF305 AF370 EK550 EK1000

IEC Courant assigné d'emploi AC-1 θ ≤ 40 °C A 25 30 45 55 70 100 125 160 200 250 275 350 375 400 800 1000
θ ≤ 60 °C (1) A 25 30 40 45 60 80 105 145 175 225 250 300 325 350 650 800
θ ≤ 70 °C A 22 26 32 37 50 70 90 130 160 185 200 240 260 290 575 720
Avec section de raccordement mm 2 4 6 10 16 35 35 50 70 95 150 240 240 300 2 x 185 2 x 240 2 x 300
Tension assignée d'emploi Ue max. V 690 690 690 690 690 690 690 690 690 1000 1000 1000 1000 1000 1000 1000
UL/CSA Courant "general use rating" 600 V A 25 30 45 55 — — — — — — — — — — 540 —
(1) θ ≤ 60 °C pour contacteurs AF09 ... AF38.

Accessoires principaux
Blocs de contacts auxiliaires Montage frontal CA4-10 (1 x N.O.), CA4-01 (1 x N.C.)
Montage latéral CAL4-11 (1 x N.O. + 1 x N.C.) CAL19-11 (1 x N.O. + 1 x N.C.) CAL16-11 (1 x N.O. + 1 x N.C.)
Temporisateurs Electroniques TEF4-ON
TEF4-OFF

Verrouillages Mécanique VM4 VM96-4 VM19 (entre 2 contacteurs de même taille) VH800
Mécanique / électrique VEM4
Limiteurs de surtension Varistance (AC / DC) Protection contre la surtension intégrée RC-EH800
