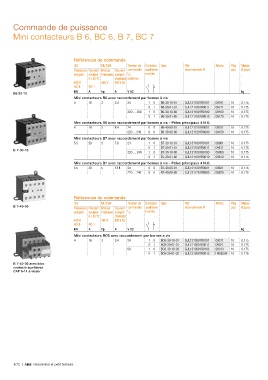

Page 78 - Catalogue Residentiel et petit Tertiaire

Commande de puissance

Mini contacteurs B 6, BC 6, B 7, BC 7

Références de commande
IEC UL/CSA Tension de Contacts Type Réf. Article Pkg Masse
Puissance Courant Moteur Courant commande auxiliaires internationale @ pce (1 pce)
assigné assigné triphasés assigné U C montés
θ ≤ 55 °C d'emploi 50/60 Hz
400 V 480 V 600 V AC
AC-3 AC-1
kW A hp A V AC kg
B6 30-10
Mini contacteurs B6 avec raccordement par bornes à vis
4 16 3 3.4 24 1 0 B6-30-10-01 GJL1211001R0101 09161 10 0.175
0 1 B6-30-01-01 GJL1211001R0011 09171 10 0.175
220 … 240 1 0 B6-30-10-80 GJL1211001R8100 09160 10 0.175
0 1 B6-30-01-80 GJL1211001R8010 09170 10 0.175
Mini contacteurs B6 avec raccordement par bornes à vis – Pôles principaux 4 N.O.
4 16 3 8.4 24 0 0 B6-40-00-01 GJL1211201R0001 09151 10 0.175
220 ... 240 0 0 B6-40-00-80 GJL1211201R8000 09150 10 0.175
Mini contacteurs B7 avec raccordement par bornes à vis
5.5 20 5 7.6 24 1 0 B7-30-10-01 GJL1311001R0101 09801 10 0.175
0 1 B7-30-01-01 GJL1311001R0011 09811 10 0.175
B 7-30-10
220 … 240 1 0 B7-30-10-80 GJL1311001R8100 09800 10 0.175
0 1 B7-30-01-80 GJL1311001R8010 09810 10 0.175
Mini contacteurs B7 avec raccordement par bornes à vis – Pôles principaux 4 N.O.
5.5 20 5 13.8 24 0 0 B7-40-00-01 GJL1311201R0001 09821 10 0.175
220 ... 240 0 0 B7-40-00-80 GJL1311201R8000 09820 10 0.175

Références de commande
IEC UL/CSA Tension de Contacts Type Réf. Article Pkg Masse
B 7-40-00
Puissance Courant Moteur Courant commande auxiliaires internationale @ pce (1 pce)
assigné assigné triphasés assigné U C montés
θ ≤ 55 °C d'emploi
400 V 480 V 600 V AC
AC-3 AC-1
kW A hp A V DC kg
Mini contacteurs BC6 avec raccordement par bornes à vis
4 16 3 3.4 24 1 0 BC6-30-10-01 GJL1213001R0101 09311 10 0.175
0 1 BC6-30-01-01 GJL1213001R0011 09321 10 0.175
60 1 0 BC6-30-10-03 GJL1213001R0103 09313 10 0.175
0 1 BC6-30-01-03 GJL1213001R0013 H405284 10 0.175
B 7-40-00 avec bloc
contacts auxiliaires
CAF 6-11 à visser

1/72 | ABB Résidentiel et petit tertiaire
