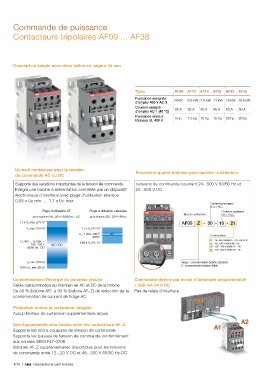

Page 82 - Catalogue Residentiel et petit Tertiaire

Commande de puissance

Contacteurs tripolaires AF09 ... AF38

Conception simple avec deux tailles en largeur 45 mm

Types AF09 AF12 AF16 AF26 AF30 AF38
Puissance assignée 4 kW 5.5 kW 7.5 kW 11 kW 15 kW 18.5 kW
d’emploi 400 V AC-3
Courant assigné 25 A 28 A 30 A 45 A 50 A 50 A
d’emploi AC-1 (40 °C)
Puissance moteur 5 hp 7.5 hp 10 hp 15 hp 20 hp 20 hp
triphasé UL 480 V

Un seul contacteur pour la tension Seulement quatre bobines pour faciliter la sélection
de commande AC ou DC
Supporte des variations importantes de la tension de commande Tensions de commande couvrant 24...500 V 50/60 Hz et
Intègre une bobine à alimentation contrôlée par un dispositif 20...500 V DC
électronique d'interface avec plage d'utilisation étendue
0.85 x Uc min. ... 1.1 x Uc max.
Contacts principaux
N.O. / N.C.
Plage d’utilisation AF Plage d’utilisation classique Contacts auxiliaires
Type de contacteur N.O. / N.C.
pour bobine 100...250 V 50/60 Hz - DC pour bobine 220...230 V 50 Hz
1.1 x U c max. (275 V) AF09 Z - 30 - 10 - 21
U c max. (250 V) 1.1 x U c (253 V)
U c = 220...230 V AC
AC
50 Hz Code bobine
U c min. ... U c max. = 0.85 x U c (187 V) 21 24...60 V 50/60 Hz / 20...60 V DC
100...250 V AC / DC 12 48...130 V 50/60 Hz - DC
50/60 Hz - DC 13 100...250 V 50/60 Hz - DC
14 250...500 V 50/60 Hz - DC
U c min. (100 V) Vierge : consommation bobine standard
Z : consommation bobine faible
0.85 x U min. (85 V)
c
Consommation d'énergie du panneau réduite Commande directe par sortie d'automate programmable
Faible consommation au maintien en AC et DC de la bobine ≥ 500 mA 24 V DC
De 30 % (bobine AF) à 80 % (bobine AF..Z) de réduction de la Pas de relais d'interface
consommation de courant de tirage AC

Protection contre la surtension intégrée
Aucun limiteur de surtension supplémentaire requis
A2
Des équipements plus fiables avec les contacteurs AF..Z A1
Supporte les micro-coupures de tension de commande
Supporte les baisses de tension de commande conformément
aux normes SEMI F47-0706
Bobines AF..Z supplémentaires disponibles pour les tensions
de commande entre 12...20 V DC et 48...250 V 50/60 Hz-DC
