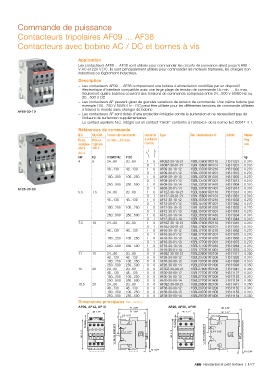

Page 83 - Catalogue Residentiel et petit Tertiaire

Commande de puissance

Contacteurs tripolaires AF09 ... AF38
Contacteurs avec bobine AC / DC et bornes à vis

Application
Les contacteurs AF09 ... AF38 sont utilisés pour commander les circuits de puissance allant jusqu’à 690
V AC et 220 V DC. Ils sont principalement utilisés pour commander les moteurs triphasés, les charges non
inductives ou légèrement inductives.
Description
– Les contacteurs AF09 ... AF38 comprennent une bobine à alimentation contrôlée par un dispositif
électronique d’interface compatible avec une large plage de tension de commande Uc min. ... Uc max.
Seulement quatre bobines couvrent des tensions de commande comprises entre 24...500 V 50/60 Hz ou
20...500 V DC
– Les contacteurs AF peuvent gérer de grandes variations de tension de commande. Une même bobine (par
exemple 100...250 V 50/60 Hz - DC) peut être utilisée pour les différentes tensions de commande utilisées
à travers le monde sans changer de bobine
AF09-30-10
– Les contacteurs AF sont dotés d’une protection intégrée contre la surtension et ne nécessitent pas de
limiteurs de surtension supplémentaires.
– Le contact auxiliaire N.C. intégré est un contact “miroir” conforme à l’annexe F de la norme IEC 60947-4-1.
Références de commande
IEC UL/CSA Tension de commande Contacts Type Réf. internationale @ Article Masse
Puiss. Moteur Uc min. ... Uc max. auxiliaires Pkg
assignée triphasé montés pce
400 V 480 V
AC-3
kW hp V 50/60 Hz V DC kg
4 5 24...60 20...60 1 0 AF09Z-30-10-21 1SBL136001R2110 H311321 0.310
0 1 AF09Z-30-01-21 1SBL136001R2101 H311331 0.310
48...130 48...130 1 0 AF09-30-10-12 1SBL137001R1210 H311002 0.270
0 1 AF09-30-01-12 1SBL137001R1201 H311012 0.270
100...250 100...250 1 0 AF09-30-10-13 1SBL137001R1310 H311003 0.270
0 1 AF09-30-01-13 1SBL137001R1301 H311013 0.270
250...500 250...500 1 0 AF09-30-10-14 1SBL137001R1410 H311004 0.310
AF26-30-00 0 1 AF09-30-01-14 1SBL137001R1401 H311014 0.310
5.5 7.5 24...60 20...60 1 0 AF12Z-30-10-21 1SBL156001R2110 H311351 0.310
0 1 AF12Z-30-01-21 1SBL156001R2101 H311361 0.310
48...130 48...130 1 0 AF12-30-10-12 1SBL157001R1210 H311032 0.270
0 1 AF12-30-01-12 1SBL157001R1201 H311042 0.270
100...250 100...250 1 0 AF12-30-10-13 1SBL157001R1310 H311033 0.270
0 1 AF12-30-01-13 1SBL157001R1301 H311043 0.270
250...500 250...500 1 0 AF12-30-10-14 1SBL157001R1410 H311034 0.310
0 1 AF12-30-01-14 1SBL157001R1401 H311044 0.310
7.5 10 24...60 20...60 1 0 AF16Z-30-10-21 1SBL176001R2110 H311381 0.310
0 1 AF16Z-30-01-21 1SBL176001R2101 H311391 0.310
48...130 48...130 1 0 AF16-30-10-12 1SBL177001R1210 H311062 0.270
0 1 AF16-30-01-12 1SBL177001R1201 H311072 0.270
100...250 100...250 1 0 AF16-30-10-13 1SBL177001R1310 H311063 0.270
0 1 AF16-30-01-13 1SBL177001R1301 H311073 0.270
250...500 250...500 1 0 AF16-30-10-14 1SBL177001R1410 H311064 0.310
0 1 AF16-30-01-14 1SBL177001R1401 H311074 0.310
11 15 24...60 20...60 0 0 AF26Z-30-00-21 1SBL236001R2100 H311411 0.350
48...130 48...130 0 0 AF26-30-00-12 1SBL237001R1200 H311092 0.310
100...250 100...250 0 0 AF26-30-00-13 1SBL237001R1300 H311093 0.310
250...500 250...500 0 0 AF26-30-00-14 1SBL237001R1400 H311094 0.350
15 20 24...60 20...60 0 0 AF30Z-30-00-21 1SBL276001R2100 H311441 0.350
48...130 48...130 0 0 AF30-30-00-12 1SBL277001R1200 H311122 0.310
100...250 100...250 0 0 AF30-30-00-13 1SBL277001R1300 H311123 0.310
250...500 250...500 0 0 AF30-30-00-14 1SBL277001R1400 H311124 0.350
18.5 20 24...60 20...60 0 0 AF38Z-30-00-21 1SBL296001R2100 H311471 0.350
48...130 48...130 0 0 AF38-30-00-12 1SBL297001R1200 H311152 0.310
100...250 100...250 0 0 AF38-30-00-13 1SBL297001R1300 H311153 0.310
250...500 250...500 0 0 AF38-30-00-14 1SBL297001R1400 H311154 0.350
Dimensions principales mm, inches
AF09, AF12, AF16 77 3.03" AF26, AF30, AF38 86 3.39"
45 1.77"
45 1.77" 71 2.80" 35 1.38" 80 3.15" 35 1.38"
2 x 2 x
5.5 0.22" ø 4.2 0.17" M4 8-32 UNC 5.5 0.22" ø 4.2 0.17" M4 8-32 UNC
6 0.24" 6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 80 3.15" 70 2.76" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 70 2.76"

5 0.20" 5 0.20"
10 0.39"
5 0.20" 10 0.39" 5 0.20"

ABB Résidentiel et petit tertiaire | 1/77
