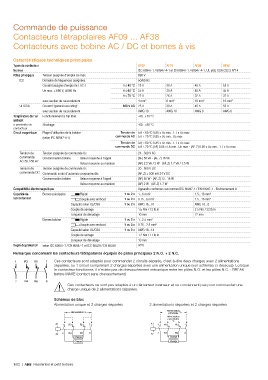

Commande de puissance

Contacteurs tétrapolaires AF09 ... AF38
Contacteurs avec bobine AC / DC et bornes à vis

Caractéristiques techniques principales
Types de contacteur AF09 AF16 AF26 AF38
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension assignée d’emploi Ue max. 690 V
IEC Domaine de fréquences assignées 50/60 Hz
Courant assigné d’emploi Ie / AC-1 θ ≤ 40 °C 25 A 30 A 45 A 55 A
Ue max. ≤ 690 V, 50/60 Hz θ ≤ 60 °C 25 A 30 A 40 A 45 A
θ ≤ 70 °C 22 A 26 A 32 A 37 A
avec section de raccordement 4 mm² 6 mm² 10 mm² 16 mm²
UL/CSA Courant "general use rating" 600 V AC 25 A 30 A 45 A 55 A
avec section de raccordement AWG 10 AWG 10 AWG 8 AWG 6
Température de l’air Fonctionnement à l’air libre -40...+70 °C
ambiant
à proximité du Stockage -60...+80 °C
contacteur
Circuit magnétique Plage d’utilisation de la bobine Tension de à θ ≤ 60 °C 0.85 x Uc min...1.1 x Uc max
(selon IEC 60947-4-1) commande AC à θ ≤ 70 °C 0.85 x Uc min...Uc max
Tension de à θ ≤ 60 °C 0.85 x Uc min...1.1 x Uc max
commande DC à θ ≤ 70 °C (AF) 0.85 x Uc min...Uc max - (AF..Z) 0.85 x Uc min...1.1 x Uc max
Tension de Tension assignée de commande Uc 24...500 V AC
commande Consommation bobine Valeur moyenne à l’appel (AF) 50 VA - (AF..Z) 16 VA
AC 50 / 60 Hz
Valeur moyenne au maintien (AF) 2.2 VA / 2 W - (AF..Z) 1.7 VA / 1.5 W
Tension de Tension assignée de commande Uc 20...500 V DC
commande DC Commande sortie d’automate programmable (AF..Z) ≥ 500 mA 24 V DC
Consommation bobine Valeur moyenne à l’appel (AF) 50 W - (AF..Z) 12...16 W
Valeur moyenne au maintien (AF) 2 W - (AF..Z) 1.7 W
Compatibilité électromagnétique Appareils conformes aux normes IEC 60947-1 / EN 60947-1 - Environnement A
Capacité de Bornes principales Rigide 1 ou 2 x 1...6 mm² 1.5...16 mm²
raccordement Souple avec embout 1 ou 2 x 0.75...6 mm² 1.5...16 mm²
Capacité selon UL/CSA 1 ou 2 x AWG 16...10 AWG 16...6
Couple de serrage 1.5 Nm / 13 lb.in 2.5 Nm / 22 lb.in
Longueur de dénudage 10 mm 12 mm
Bornes bobine Rigide 1 ou 2 x 1...2.5 mm²
Souple avec embout 1 ou 2 x 0.75...2.5 mm²
Capacité selon UL/CSA 1 ou 2 x AWG 18...14
Couple de serrage 1.2 Nm / 11 lb.in
Longueur de dénudage 10 mm
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP20

Remarque concernant les contacteurs tétrapolaires équipés de pôles principaux 2 N.O. + 2 N.C.
1 R3 R5 7 Ces contacteurs sont adaptés pour commander 2 circuits séparés, c'est-à-dire deux charges avec 2 alimentations
séparées, ou 1 circuit comprenant 2 charges séparées avec une alimentation unique (voir schémas ci-dessous). Lorsque
le contacteur fonctionne, il n'existe pas de chevauchement mécanique entre les pôles N.O. et les pôles N.C. : BREAK
before MAKE (contact sans chevauchement)

2 R4 R6 8
! Ces contacteurs ne sont pas adaptés à un démarreur inverseur et ne conviennent pas pour commander une
charge unique de 2 alimentations séparées.
Schémas de bloc
Alimentation unique et 2 charges séparées 2 alimentations séparées et 2 charges séparées
Alimentation
Alimentation principale
Alimentation
secondaire
A1 1 R3 R5 7 A1 1 R3 R5 7
A2 2 R4 R6 8 A2 2 R4 R6 8
Charge Charge
Charge Charge
