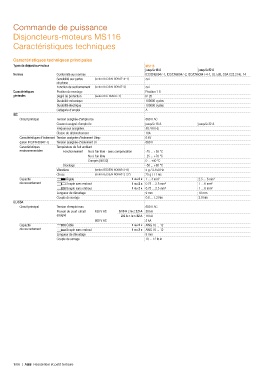

Page 92 - Catalogue Residentiel et petit Tertiaire

Commande de puissance

Disjoncteurs-moteurs MS116
Caractéristiques techniques

Caractéristiques techniques principales
Types de disjoncteur-moteur MS116
jusqu’à 16 A jusqu’à 32 A
Normes Conformité aux normes IEC/EN60947-1, IEC/EN60947-2, IEC/EN60947-4-1, UL 508, CSA C22.2 No. 14
Sensibilité aux pertes (selon IEC/EN 60947-4-1) oui
de phase
Fonction de sectionnement (selon IEC/EN 60947-2) oui
Caractéristiques Position de montage Position 1-6
générales Degré de protection (selon IEC 60947-1) IP 20
Durabilité mécanique 100000 cycles
Durabilité électrique 100000 cycles
Catégorie d’emploi A
IEC
Circuit principal Tension assignée d’emploi Ue 690 V AC
Courant assigné d'emploi Ie jusqu'à 16 A jusqu’à 32 A
Fréquences assignées 50 / 60 Hz
Classe de déclenchement 10A
Caractéristiques d'isolement Tension assignée d’isolement Uimp 6 kV
(selon IEC/EN 60947-1) Tension assignée d’isolement Ui 690 V
Caractéristiques Température de l’air ambiant
environnementales Fonctionnement Nu à l'air libre - avec compensation -25 ... +55 °C
Nu à l'air libre -25 ... +70 °C
Compris (IB132) 0 ... +40 °C
Stockage -50 ... +80 °C
Vibrations (selon IEC/EN 60068-2-6) 5 g / 3-150 Hz
Chocs (selon IEC/EN 60068-2-27) 25 g / 11 ms
Capacité Rigide 1 ou 2 x 1 ... 4 mm² 2.5 ... 6 mm²
de raccordement Souple avec embout 1 ou 2 x 0.75 ... 2.5 mm² 1 ... 6 mm²
Souple sans embout 1 ou 2 x 0.75 ... 2.5 mm² 1 ... 6 mm²
Longueur de dénudage 9 mm 10 mm
Couple de serrage 0.8 ... 1.2 Nm 2.0 Nm
UL/CSA
Circuit principal Tension d'emploi max. 600 V AC
Pouvoir de court-circuit 480 V AC 0.16 A ≤ Ie ≤ 2.5 A 30 kA
assigné 2.5 A < Ie ≤ 32 A 18 kA
600 V AC 5 kA
Capacité Câblé 1 ou 2 x AWG 16 ... 12
de raccordement Souple sans embout 1 ou 2 x AWG 16 ... 12
Longueur de dénudage 9 mm
Couple de serrage 10 ... 12 lb.in
