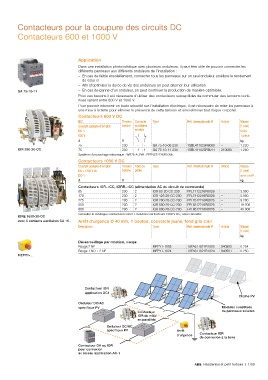

Page 95 - Catalogue Residentiel et petit Tertiaire

Contacteurs pour la coupure des circuits DC

Contacteurs 600 et 1000 V

Application
Dans une installation photovoltaïque avec plusieurs onduleurs, il peut être utile de pouvoir connecter les
différents panneaux aux différents onduleurs de l’installation :
– En cas de faible ensoleillement, connecter tous les panneaux sur un seul onduleur améliore le rendement
de celui-ci
– Afin d’optimiser la durée de vie des onduleurs on peut alterner leur utilisation
GA 75-10-11 – En cas de panne d’un onduleur, on peut continuer la production de manière optimisée.
Pour ces besoins il est nécessaire d’utiliser des contacteurs susceptibles de commuter des tensions conti-
nues variant entre 600 V et 1000 V.
Pour pouvoir intervenir en toute sécurité sur l’installation électrique, il est nécessaire de relier les panneaux à
une mise à la terre pour éliminer la présence de cette tension et ainsi éliminer tout risque corporel.
Contacteurs 600 V DC
IEC Tension Contacts Type Réf. internationale @ Article Masse
Courant assigné d’emploi bobine auxiliaires (1 pce)
DC-1 montés Colis.
600 V 1 pièce
A V kg
75 230 - - GA 75-10-00-230 1SBL411025R8000 – 1.220
IOR 200-20-CC 75 230 1 1 GA 75-10-11-230 1SBL411025R8011 210080 1.260
Système d’accrochage mécanique : WB75-A, Réf : FPTN372726R1006.
Contacteurs 1000 V DC
Courant assigné d’emploi Tension Nbre de Type Réf. internationale @ Article Masse
Ue ≤ 1000 V dc bobine pôles (1 pce)
DC-1 sans cond mt
A V kg
Contacteurs IOR..-CC, IORR..-CC (alimentation AC du circuit de commande)
85 230 2 IOR 63-20-CC-230 FPL7112216R0026 – 3.900
170 230 2 IOR 125-20-CC-230 FPL7412216R0026 – 5.900
275 230 2 IOR 200-20-CC-230 FPL7612216R0026 – 9.200
550 230 2 IOR 500-20-CC-230 FPL8312216R0026 – 19.200
800 230 2 IOR 800-20-CC-230 FPL8612216R0026 – 40.000
Consulter le catalogue Contacteurs série R. Solutions contacteurs 1500 V DC, nous consulter.
IORE 1500-30-CC
avec 5 contacts auxiliaires CA 15.. Arrêt d’urgence Ø 40 mm, 1 bouton, couvercle jaune, fond gris clair
Description Type Réf. internationale @ Article Masse
(1 pce)
kg
Déverrouillage par rotation, vierge
Rouge 2 NF MEPY1-1005 1SFA611821R1005 840505 0.234
Rouge 1 NO + 2 NF MEPY1-1024 1SFA611821R1024 840501 0.250
MEPY1-...

Contacteur IOR
application DC1
Chaîne PV
Onduleur DC/AC
spécifique PV Modules constitués
Contacteur de panneaux solaires
IOR de mise
en parallèle
Onduleur DC/AC
spécifique PV Arrêt
d'urgence Contacteur IOR
de connexion à la terre
Contacteur GA ou IOR
pour connexion
au réseau application AC-1

ABB Résidentiel et petit tertiaire | 1/89
