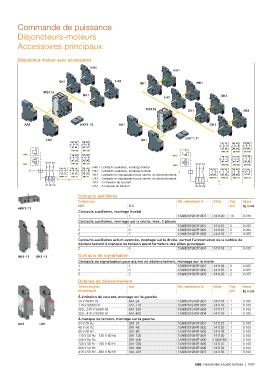

Page 93 - Catalogue Residentiel et petit Tertiaire
P. 93
Commande de puissance
Disjoncteurs-moteurs
Accessoires principaux
Disjoncteur-moteur avec accessoires
HK1
HK1
SK1 HK1
SK1 HK1
MS116
HK1 SK1
HK1
MS132
CK1 HK1
AA1 HKF1-11 AA1 CK1
HKF1-11
UA1 UA1
31 41 55 65
31 41 55 65 75 85
32 42 56 66
C1 32 42 56 66 76 86
HK1-02 SK1-02 C1 HK1-02 SK1-02 CK1-02
AA1-.. C2 33 43 57 67 AA1-.. C2
33 43 57 67 77 87
D1
U < 34 44 58 68 < D1 34 44 58 68 78 88
UA1-.. D2 1 L1 3 L2 5 L3 HK1-20 SK1-20 UA1-.. U D2 1 L1 3 L2 5 L3 HK1-20 SK1-20 CK1-20
HKF1 Contacts auxiliaires, montage frontal
13 21 33 41 57 65 13 21 33 41 57 65 77 85
HK1 Contacts auxiliaires, montage à droite
14 22 34 42 58 66 SK1 Contacts de signalisation pour alarme de déclenchement, 14 22 34 42 58 66 78 86
HKF1-11 HK1-11 SK1-11 HKF1-11 HK1-11 SK1-11 CK1-11
CK1 Contacts de signalisation pour alarme de déclenchement
I > > >
I
I
AA1 A émission de courant I > > >
I
I
2 T1 4 T2 6 T3 UA1 A manque de tension 2 T1 4 T2 6 T3
Contacts auxiliaires
Contacts aux. Réf. internationale @ Article Pkg Masse
N.O. N.C. pce kg (1 pce)
HKF1-11
Contacts auxiliaires, montage frontal
1 1 1SAM201901R1001 141120 10 0.016
Contacts auxiliaires, montage sur la droite, max. 2 pièces
1 1 1SAM201902R1001 141121 2 0.035
2 0 1SAM201902R1002 141122 2 0.035
0 2 1SAM201902R1003 141123 2 0.035
Contacts auxiliaires action avancée, montage sur la droite, permet l’alimentation de la bobine de
déclenchement à manque de tension avant fermeture des pôles principaux
2 0 1SAM201902R1004 141119 2 0.035
HK1-11 SK1-11 Contacts de signalisation
Contacts de signalisation pour alarme de déclenchement, montage sur la droite
1 1 1SAM201903R1001 141124 2 0.035
2 0 1SAM201903R1002 141125 2 0.035
0 2 1SAM201903R1003 141126 2 0.035
Bobines de déclenchement
Tension assignée Type Réf. internationale @ Article Pkg Masse
de commande pce kg (1 pce)
À émission de courant, montage sur la gauche
24 V 50/60 Hz AA1-24 1SAM201910R1001 141115 1 0.100
110 V 50/60 Hz AA1-110 1SAM201910R1002 141116 1 0.100
200...240 V 50/60 Hz AA1-230 1SAM201910R1003 141117 1 0.100
350...415 V 50/60 Hz AA1-400 1SAM201910R1004 141118 1 0.100
À manque de tension, montage sur la gauche
AA1 UA1 24 V 50 Hz UA1-24 1SAM201904R1001 141127 1 0.100
48 V 50 Hz UA1-48 1SAM201904R1002 141128 1 0.100
60 V 50 Hz UA1-60 1SAM201904R1003 141129 1 0.100
110 V 50 Hz - 120 V 60 Hz UA1-120 1SAM201904R1004 141130 1 0.100
208 V 60 Hz UA1-208 1SAM201904R1008 H433760 1 0.100
230 V 50 Hz - 240 V 60 Hz UA1-230 1SAM201904R1005 141131 1 0.100
400 V 50 Hz UA1-400 1SAM201904R1006 141132 1 0.100
415 V 50 Hz - 480 V 60 Hz UA1-415 1SAM201904R1007 141133 1 0.100
ABB Résidentiel et petit tertiaire | 1/87
