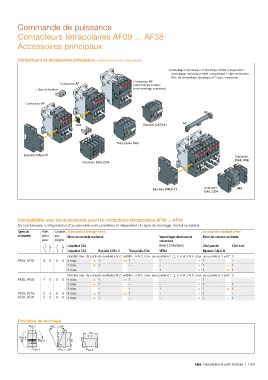

Commande de puissance

Contacteurs tétrapolaires AF09 ... AF38
Accessoires principaux

Contacteurs et accessoires principaux (autres accessoires disponibles)

Verrouillages mécanique et électrique VEM4 comprenant :
– Verrouillage mécanique VM4 comprenant 2 clips de fixation
– Bloc de verrouillage électrique VE4 avec connexion
Contacteur AF
Contacteur AF (sans bornier bobine
Clips de fixation pour montage supérieur)

Contacteur AF

A2

A2
VM4 Bipolaire CAT4-11

Tétrapolaire CA4

Bipolaire CAL4-11 Unipolaire
CA4, CC4
Unipolaire CA4, CC4

Bipolaire CAL4-11 Unipolaire VE4
CA4, CC4

Compatibilité avec les accessoires pour les contacteurs tétrapolaires AF09 ... AF38
De nombreuses configurations d’accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Contacts Accessoires à montage frontal Accessoires à montage latéral
contacteur princi- aux. Blocs de contacts auxiliaires Verrouillages électrique et Blocs de contacts auxiliaires
paux intégrés mécanique
Unipolaire CA4 (entre 2 contacteurs) Côté gauche Côté droit
Unipolaire CC4 Bipolaire CAT4-11 Tétrapolaire CA4 VEM4 Bipolaire CAL4-11
Nombre max. de contacts auxiliaires N.C. additifs : 4 N.C. max. aux positions 1, 2, 3, 4 et 3 N.C. max. aux positions 1 ±30°, 5
AF09, AF16 4 0 0 0 4 max. ou 1 ou 1 – + 1 –
2 max. ou 1 – – + 1 + 1
3 max. – – + 1 + 1 ou 1
Nombre max. de contacts auxiliaires N.C. additifs : 3 N.C. max. aux positions 1, 2, 3, 4 et 2 N.C. max. aux positions 1 ±30°, 5
AF26, AF38 4 0 0 0 4 max. ou 1 ou 1 – + 1 –
2 max. ou 1 – – + 1 + 1
3 max. – – + 1 + 1 ou 1
AF09, AF16, 2 2 0 0 4 max. ou 1 ou 1 – + 1 –
AF26, AF38 2 2 0 0 2 max. ou 1 – – + 1 + 1

Positions de montage
Pos. 2 +30° -30°

Pos. 4
Pos. 3
Pos. 1 Pos. 1 ± 30° Pos. 5

ABB Résidentiel et petit tertiaire | 1/83
