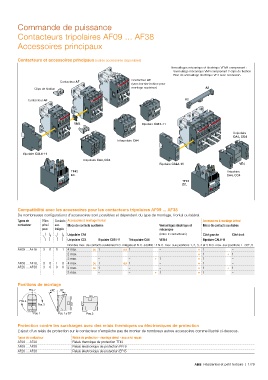

Page 85 - Catalogue Residentiel et petit Tertiaire

Commande de puissance

Contacteurs tripolaires AF09 ... AF38
Accessoires principaux

Contacteurs et accessoires principaux (autres accessoires disponibles)
Verrouillages mécanique et électrique VEM4 comprenant :
– Verrouillage mécanique VM4 comprenant 2 clips de fixation
– Bloc de verrouillage électrique VE4 avec connexion
Contacteur AF
Contacteur AF
(sans bornier bobine pour
Clips de fixation montage supérieur) A2
Contacteur AF A2

VM4 Bipolaire CAT4-11
Unipolaire
CA4, CC4
Tétrapolaire CA4

Bipolaire CAL4-11
Unipolaire CA4, CC4
Bipolaire CAL4-11 VE4
TF42 Unipolaire
EF.. CA4, CC4
TF42
EF..

Compatibilité avec les accessoires pour les contacteurs tripolaires AF09 ... AF38
De nombreuses configurations d’accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Contacts Accessoires à montage frontal Accessoires à montage latéral
contacteur princi- aux. Blocs de contacts auxiliaires Verrouillages électrique et Blocs de contacts auxiliaires
paux intégrés mécanique
Unipolaire CA4 (entre 2 contacteurs) Côté gauche Côté droit
Unipolaire CC4 Bipolaire CAT4-11 Tétrapolaire CA4 VEM4 Bipolaire CAL4-11
Nombre max. de contacts auxiliaires N.C. intégrés et N.C. additifs : 4 N.C. max. aux positions 1, 2, 3, 4 et 3 N.C. max. aux positions 1 ±30°, 5
AF09 ... AF16 3 0 0 1 4 max. ou 1 ou 1 – + 1 –
2 max. – – – + 1 + 1
3 max. – – + 1 + 1 –
AF09 ... AF16, 3 0 1 0 4 max. ou 1 ou 1 – + 1 –
AF26 ... AF38 3 0 0 0 2 max. ou 1 – – + 1 + 1
3 max. – – + 1 + 1 –

Positions de montage
Pos. 2 +30° -30°

Pos. 4
Pos. 3
Pos. 1 Pos. 1 ± 30° Pos. 5

Protection contre les surcharges avec des relais thermiques ou électroniques de protection
L’ajout d’un relais de protection sur le contacteur n’empêche pas de monter de nombreux autres accessoires comme illustré ci-dessous.
Types de contacteur Relais de protection - montage direct - aucun kit requis
AF09 ... AF38 Relais thermique de protection TF42
AF09 ... AF38 Relais électronique de protection EF19
AF26 ... AF38 Relais électronique de protection EF45
