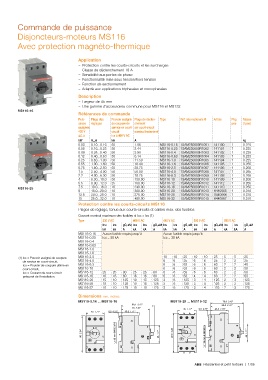

Commande de puissance

Disjoncteurs-moteurs MS116
Avec protection magnéto-thermique

Application
– Protection contre les courts-circuits et les surcharges
– Classe de déclenchement 10 A
– Sensibilité aux pertes de phase
– Fonctionnalité mise sous tension/hors tension
– Fonction de sectionnement
– Adapté aux applications triphasées et monophasées
Description
– Largeur de 45 mm
– Une gamme d'accessoires commune pour MS116 et MS132
MS116-16
Références de commande
Puis- Plage des Pouvoir assigné Plage de déclen- Type Réf. internationale @ Article Pkg Masse
sance réglages de coupure de chement pce (1pce)
assignée service en court- sur court-circuit
400 V circuit nominal instantané
AC-3 Ics à 400 V AC
kW A...A kA A kg
0.03 0.10...0.16 50 1.56 MS116-0.16 1SAM250000R1001 141100 1 0.225
0.06 0.16...0.25 50 2.44 MS116-0.25 1SAM250000R1002 141101 1 0.225
0.09 0.25...0.40 50 3.90 MS116-0.4 1SAM250000R1003 141102 1 0.225
0.12 0.40...0.63 50 6.14 MS116-0.63 1SAM250000R1004 141103 1 0.225
0.25 0.63...1.00 50 11.50 MS116-1.0 1SAM250000R1005 141104 1 0.225
0.55 1.00...1.60 50 18.40 MS116-1.6 1SAM250000R1006 141105 1 0.265
0.75 1.60...2.50 50 28.75 MS116-2.5 1SAM250000R1007 141106 1 0.265
1.5 2.50...4.00 50 50.00 MS116-4.0 1SAM250000R1008 141107 1 0.265
2.2 4.00...6.30 50 78.75 MS116-6.3 1SAM250000R1009 141108 1 0.265
4 6.30...10.0 50 150.00 MS116-10 1SAM250000R1010 141109 1 0.265
5.5 8.00...12.0 25 180.00 MS116-12 1SAM250000R1012 141112 1 0.265
MS116-25 7.5 10.0...16.0 16 240.00 MS116-16 1SAM250000R1011 141110 1 0.265
9 16.0...20.0 10 300.00 MS116-20 1SAM250000R1013 H440565 1 0.310
12.5 20.0...25.0 10 375.00 MS116-25 1SAM250000R1014 H440566 1 0.310
15 25.0...32.0 10 480.00 MS116-32 1SAM250000R1015 H440567 1 0.310
Protection contre les courts-circuits MS116
Plages de réglage, tenue aux courts-circuits et calibre max. des fusibles
Courant nominal maximum des fusibles si Icc > Ics (1)
Type 230 V AC 400 V AC 440 V AC 500 V AC 690 V AC
Icu Ics gG, aM Icu Ics gG, aM Icu Ics gG, aM Icu Ics gG, aM Icu Ics gG, aM
kA kA A kA kA A kA kA A kA kA A kA kA A
MS116-0.16 Aucun fusible requis jusqu’à Aucun fusible requis jusqu’à
MS116-0.25 Icc = 50 kA Icc = 30 kA
MS116-0.4
MS116-0.63
MS116-1.0
MS116-1.6
(1) Ics = Pouvoir assigné de coupure MS116-2.5 10 10 25 10 10 25 5 5 25
de service en court-circuit, MS116-4.0 6 6 25 6 6 25 2 2 25
Icu = Pouvoir de coupure ultime en MS116-6.3 6 6 63 6 6 63 2 2 40
court-circuit, MS116-10 6 6 63 6 6 63 2 2 50
Icc = Courant de court-circuit MS116-12 25 25 80 25 25 80 6 6 63 6 6 63 2 2 50
présumé de l’installation. MS116-16 16 16 80 16 16 80 6 6 63 4 4 63 2 2 63
MS116-20 15 10 125 10 15 125 3 6 125 3 4 125 2 3 125
MS116-25 15 10 125 10 15 125 3 6 125 3 4 125 2 3 125
MS116-32 10 10 125 10 10 125 3 6 125 3 4 125 2 3 125

Dimensions mm, inches
MS116-0.16 ... MS116-16 MS116-20 ... MS116-32 79.9 3.15"
80.1 3.15" 69.8 2.75"
70 2.76" 45 1.77" 5.5 0.22" 43.3 1.70"
45 1.77" 5.5 0.22" 43.5 1.71"

35 mm EN/IEC 60715
90 3.54" 45 1.77" 97.8 3.85" 35 mm EN/IEC 60715 45 1.77"
