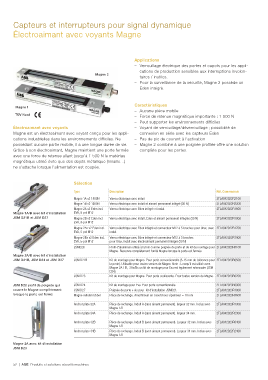

P. 54
Capteurs et interrupteurs pour signal dynamique
Électroaimant avec voyants Magne
Applications
– Verrouillage électrique des portes et capots pour les appli-
cations de production sensibles aux interruptions involon-
Magne 2
taires / inutiles.
– Pour la surveillance de la sécurité, Magne 2 possède un
Eden intégré.
Caractéristiques
Magne 1
– Aucune pièce mobile
TÜV Nord
– Force de retenue magnétique importante : 1 500 N
– Peut supporter les environnements difficiles
Électroaimant avec voyants – Voyant de verrouillage/déverrouillage ; possibilité de
Magne est un électroaimant avec voyant conçu pour les appli- connexion en série avec les capteurs Eden
cations industrielles dans les environnements difficiles. Ne – Pas de pic de courant à l'activation
possédant aucune partie mobile, il a une longue durée de vie. – Magne 2 combiné à une poignée profilée offre une solution
Grâce à son électroaimant, Magne maintient une porte fermée complète pour les portes.
avec une force de retenue allant jusqu'à 1 500 N le matériau
magnétique utilisé évite que des objets métallique (limaille...)
ne s'attache lorsque l'alimentation est coupée.
Sélection
Type Description Réf. Commerciale
Magne 1A v2 1500N Verrou électrique avec induit 2TLA042022R2100
Magne 1B v2 1500N Verrou électrique avec induit et aimant permanent intégré (30 N) 2TLA042022R2200
Magne 2A v2 Eden incl. Verrou électrique avec Eden intégré et induit 2TLA042022R1600
Magne 1A/B avec kit d'installation EVA, 8-pol M12
JSM D21B et JSM D27 Magne 2B v2 Eden incl. Verrou électrique avec induit, Eden et aimant permanent intégrés (30 N) 2TLA042022R1800
EVA, 8-pol M12
Magne 2Ax v2 Eden incl. Verrou électrique avec Eden intégré et connecteur M12 à 5 broches pour Urax, avec 2TLA042022R1700
EVA, 5-pol M12 induit
Magne 2Bx v2 Eden incl. Verrou électrique avec Eden intégré et connecteur M12 à 5 broches 2TLA042022R1900
EVA, 5-pol M12 pour Urax, induit avec électroaimant permanent intégré (30 N)
JSMD28 Profil d'aluminium utilisé à la fois comme poignée de porte et de kit de montage pour 2TLA042023R0100
Magne. Recouvre complètement l'unité Magne lorsque la porte est fermée.
Magne 2A/B avec kit d'installation
JSM D21B, JSM D24 et JSM D27 JSM D21B Kit de montage pour Magne. Pour porte conventionnelle (5-15 mm de tolérance pour 2TLA042023R0500
la porte). Utilisable pour toutes version de Magne. Note : Lorsqu'il est utilisé avec
Magne 2A / B, -2Ax/Bx un kit de montage pour Eva est également nécessaire (JSM
D24).
JSM D23 Kit de montage pour Magne. Pour porte coulissante. Pour toutes version de Magne. 2TLA042023R0200
JSM D28 profil de poignée qui JSM D24 Kit de montage pour Eva. Pour porte conventionnelle. 2TLA042023R0300
couvre le Magne complètement JSM D27 Poignée de porte + vis pour kit d'installation JSMD21. 2TLA042023R1000
lorsque la porte est fermé Magne cellular rubber Pièce de rechange. Amortisseur en caoutchouc épaisseur = 10 mm 2TLA042023R3600
Anchor plate 32A Pièce de rechange. Induit A (sans aimant permanent). largeur 32 mm. Inclus avec 2TLA042023R1300
Magne 1/2
Anchor plate 34A Pièce de rechange. Induit A (sans aimant permanent). largeur 34 mm. 2TLA042022R2300
Anchor plate 32B Pièce de rechange. Induit B (avec aimant permanent). Largeur 32 mm. Inclus avec 2TLA042023R0400
Magne 1/2
Anchor plate 34B Pièce de rechange. Induit B (avec aimant permanent). Largeur 34 mm. Inclus avec 2TLA042022R2400
Magne 1/2
Magne 2A avec kit d'installation
JSM D23
