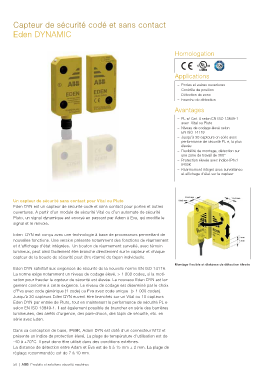

Capteur de sécurité codé et sans contact

Eden DYNAMIC

Homologation

Applications

– Portes et autres ouvertures
– Contrôle de position
– Détection de zone
– Fourche de détection

Avantages
– PL e/ Cat. 4 selon EN ISO 13849-1
avec Vital ou Pluto
– Niveau de codage élevé selon
EN ISO 14119
– Jusqu’à 30 capteurs en série avec
performance de sécurité PL e, la plus
élevée
– Flexibilité de montage, détection sur
une zone de travail de 360°
– Protection élevée avec indice IP67/
IP69K
– Réarmement intégré avec surveillance
et af?chage d’état sur le capteur

Un capteur de sécurité sans contact pour Vital ou Pluto
Eden DYN est un capteur de sécurité codé et sans contact pour portes et autres
ouvertures. A partir d’un module de sécurité Vital ou d’un automate de sécurité
Pluto, un signal dynamique est envoyé en passant par Adam à Eva, qui modifie le
signal et le renvoie.

Eden DYN est conçu avec une technologie à base de processeurs permettant de
nouvelles fonctions. Une version présente notamment des fonctions de réarmement
et d’affichage d’état intégrées. Un bouton de réarmement surveillé, avec témoin
lumineux, peut ainsi facilement être branché directement sur le capteur et chaque
capteur de la boucle de sécurité peut être réarmé de façon individuelle.
Montage flexible et distance de détection élevée
Eden DYN satisfait aux exigences de sécurité de la nouvelle norme EN ISO 14119.
La norme exige notamment un niveau de codage élevé, > 1 000 codes, si la moti-
vation pour frauder le capteur de sécurité est élevée. Le nouveau Eden DYN est lar-
gement conforme à cette exigence. Le niveau de codage est déterminé par le choix
d’Eva avec code générique (1 code) ou Eva avec code unique (> 1 000 codes).
Jusqu’à 30 capteurs Eden DYN euvent être branchés sur un Vital ou 10 capteurs
Eden DYN par entrée de Pluto, tout en maintenant la performance de sécurité PL e
selon EN ISO 13849-1. Il est également possible de brancher en série des barrières
lumineuses, des arrêts d’urgence, des pare-chocs, des tapis de sécurité, etc. en
série avec Eden.

Dans sa conception de base, IP69K, Adam DYN est doté d’un connecteur M12 et
présente un indice de protection élevé. La plage de température d’utilisation est de
-40 à +70°C. Il peut donc être utilisé dans des conditions extrêmes.
La distance de détection entre Adam et Eva est de 0 à 15 mm ± 2 mm. La plage de
réglage recommandée est de 7 à 10 mm.
