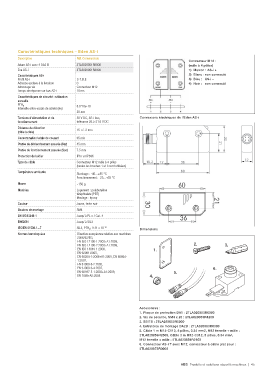

Caractéristiques techniques – Eden AS-i
Description Réf. Commerciale
Connecteur M12 :
Adam AS-i avec 4 DA2 B 2TLA020051R6000 (mâle à 4 pôles)
Eva AS-i 2TLA020051R8000 1) Marron : AS-i +
Caractéristiques AS-i 2) Blanc : non connecté
Profil AS-i S-7.B.E 3) Bleu : AS-i -
Adresse esclave à la livraison 0 4) Noir : non connecté
Adressage via Connecteur M12
Temps de réponse sur bus AS-i 10 ms
Caractéristiques de sécurité - utilisation
annuelle
PFH D 6.0*10e-10
Intervalle entre essais de sûreté (vie)
20 ans
Tensions d'alimentation et de 30 V DC, AS-i bus, Connexions électriques de l'Eden AS-i
fonctionnement tolérance 26.5-31.6 V DC
Distance de détection 15 +/- 2 mm
(cible à cible)
Consommation totale de courant 65 mA
Portée de déclenchement assurée (Sar) 45 mm
Portée de fonctionnement assurée (Sao) 7.5 mm
Protection de boîtier IP67 et IP69K
Type de câble Connecteur M12 mâle à 4 pôles
(seules les broches 1 et 3 sont utilisées)
Température ambiante
Stockage : -40…+85 °C
Fonctionnement : -25…+55 °C
Masse ~150 g
Matériau Logement : polybutylène
téréphtalate (PBT)
Moulage : époxy
Couleur Jaune, texte noir
Boulons de montage SM4
EN ISO13849-1 Jusqu'à PL e / Cat. 4
EN62061 Jusqu'à SIL3
IEC/EN 61508-1...7 SIL3, PFH D : 9.11 x 10 -10
Dimensions
Normes homologuées Directive européenne relative aux machines
2006/42/EG,
EN ISO 12100-1:2003+A1:2009,
EN ISO 12100-2:2003+A1:2009, 2. 3.
EN ISO 13849-1:2008, 1.
EN 62061:2005,
EN 60204-1:2006+A1:2009, EN 60664-
1:2007,
EN 61000-6-2:2005,
EN 61000-6-4:2007, 6.
EN 60947-5-1:2003+A1:2009, 5.
EN 1088+A2:2008 4..

Accessoires :
1. Plaque de protection DA1 : 2TLA020053R0000
2. Vis de sécurité, SM4 x 20 : 2TLA020053R4200
3. SBITS : 2TLA020053R5000
4. Entretoise de montage DA2B : 2TLA020053R0300
5. Câble 1 m M12-C112, 5 pôles, 0.34 mm2, M12 femelle + mâle :
2TLA020056R2000, Câble 3 m M12-C312, 5 pôles, 0.34 mm²,
M12 femelle + mâle : 2TLA020056R2100
6. Connecteur AS-i T avec M12, connecteur à câble plat pour :
2TLA020073R0000
