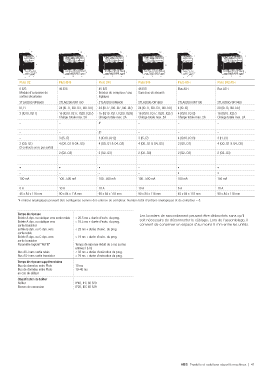

P. 43
Pluto O2 Pluto B46 Pluto D45 Pluto S46 Pluto AS-i Pluto B42 AS-i
6 E/S 46 E/S 45 E/S 46 E/S Bus AS-i Bus AS-i
Module d'extension de Entrées de compteur / ana- Sans bus de sécurité
sorties sécurisées logiques
2TLA020070R8500 2TLA020070R1700 2TLA020070R6600 2TLA020070R1800 2TLA020070R1100 2TLA020070R1400
I0, I1 24 (I0..I7, I30..I37, I40..I47) 24 (I0..I7, I30..I37, I40..I47) 24 (I0..I7, I30..I37, I40..I47) 4 (I0..I3) 20 (I0..I3, I30..I47)
2 (IQ10, IQ11) 16 (IQ10..IQ17, IQ20..IQ27) 15 (IQ10..IQ17, IQ20..IQ26) 16 (IQ10..IQ17, IQ20..IQ27) 4 (IQ10..IQ13) 16 (IQ10..IQ27)
Charge totale max. 2A Charge totale max. 2A Charge totale max. 2A Charge totale max. 2A Charge totale max. 2A
––4*–––
––8*–––
– 3 (I5..I7) 3 (IQ10..IQ12) 3 (I5..I7) 4 (IQ10..IQ13) 3 (I1..I3)
2 (Q0, Q1) 4 (Q0..Q1 & Q4..Q5) 4 (Q0..Q1 & Q4..Q5) 4 (Q0..Q1 & Q4..Q5) 2 (Q0..Q1) 4 (Q0..Q1 & Q4..Q5)
(3 contacts secs par sortie)
– 2 (Q2..Q3) 2 (Q2..Q3) 2 (Q2..Q3) 2 (Q2..Q3) 2 (Q2..Q3)
––––––
t t t – t t
––––t t
100 mA 100...500 mA 100...500 mA 100...500 mA 100 mA 150 mA
6 A 10 A 10 A 10 A 6 A 10 A
45 x 84 x 118 mm 90 x 84 x 118 mm 90 x 84 x 118 mm 90 x 84 x 118 mm 45 x 84 x 118 mm 90 x 84 x 118 mm
*4 entrées analogiques peuvent être con?gurées comme des entrées de compteur. Nombre total d'entrées analogiques et de compteur = 8.
Temps de réponse Les borniers de raccordement peuvent être débrochés sans qu'il
Entrée A dyn. ou statique vers sortie relais < 20.5 ms + durée d'exéc. du prog.
Entrée A dyn. ou statique vers < 16.5 ms + durée d'exéc. du prog. soit nécessaire de déconnecter le câblage. Lors de l'assemblage, il
sortie transistor convient de conserver un espace d'au moins 5 mm entre les unités.
Entrée B dyn. ou C dyn. vers < 23 ms + durée d'exéc. du prog.
sortie relais
Entrée B dyn. ou C dyn. vers < 19 ms + durée d'exéc. du prog.
sortie transistor
Paramètre logiciel "NoFilt" Temps de réponse réduit de 5 ms sur les
entrées I & IQ
Bus AS-i vers sortie relais < 33 ms + durée d'exécution du prog.
Bus AS-i vers sortie transistor < 29 ms + durée d'exécution du prog.
Temps de réponse supplémentaires
Bus de données entre Pluto 10 ms
Bus de données entre Pluto 10–40 ms
en cas de défaut
Classi?cation de boîtier
Boîtier IP40, IEC 60 529
Bornes de connexion IP20, IEC 60 529
ABB Produits et solutions sécurité machines | 41
