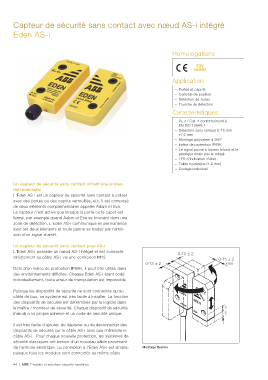

Capteur de sécurité sans contact avec nœud AS-i intégré

Eden AS-i

Homologations

TÜV
NORD

Application
– Portes et capots
– Contrôle de position
– Détection de zones
– Fourche de détection
Caractéristiques

– PL e / Cat. 4 conformément à
EN ISO 13849-1
– Détection sans contact 0-15 mm
+/-2 mm
– Montage polyvalent à 360°
– Indice de protection IP69K
– Le signal passe à travers le bois et le
plastique (mais pas le métal)
– LED d'indication d'état
– Faible hystérésis (1-2 mm)
– Codage individuel

Un capteur de sécurité sans contact offrant une protec-
tion maximale
L'Eden AS-i est un capteur de sécurité sans contact à utiliser
avec des portes ou des capots verrouillés, etc. Il est composé
de deux éléments complémentaires appelés Adam et Eva.
Le capteur n'est activé que lorsque la porte ou le capot est
fermé, par exemple quand Adam et Eva se trouvent dans une
zone de détection. L'Eden AS-i communique en permanence
avec les deux éléments et toute panne se traduit par l'émis-
sion d'un signal d'arrêt.

Un capteur de sécurité sans contact pour AS-i
L'Eden AS-i possède un nœud AS-i intégré et est connecté
0-13 ± 2
directement au câble AS-i via une connexion M12.
0-15 ± 2
0-13 ± 2 mm
Doté d'un indice de protection IP69K, il peut être utilisé dans
des environnements difficiles. Chaque Eden AS-i étant codé
individuellement, toute erreur de manipulation est impossible.

Puisque les dispositifs de sécurité ne sont connectés qu'au
câble de bus, ce système est très facile à installer. La fonction
des dispositifs de sécurité est déterminée par le logiciel dans
le maître / moniteur de sécurité. Chaque dispositif de sécurité 5
(nœud) a sa propre adresse et un code de sécurité unique. 5

Il est très facile d'ajouter, de déplacer ou de déconnecter des
dispositifs de sécurité sur le câble AS-i ainsi que d'étendre le
câble AS-i. Pour chaque nouvelle protection, les systèmes de
sécurité classiques ont besoin d'un nouveau câble provenant
de l'armoire électrique. La connexion à l'Eden AS-i est simple, Montage flexible
puisque tous les modules sont connectés au même câble.
