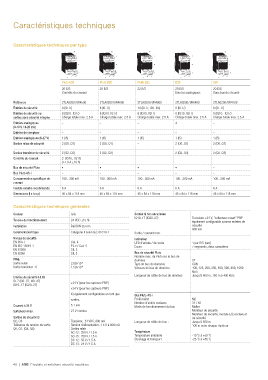

Caractéristiques techniques

Caractéristiques techniques par type

Pluto A20 Pluto B20 Pluto B22 D20 S20
20 E/S 20 E/S 22 E/S 20 E/S 20 E/S
Contrôle du courant Entrées analogiques Sans bus de sécurité

Référence 2TLA020070R4500 2TLA020070R4600 2TLA020070R4800 2TLA020070R6400 2TLA020070R4700
Entrées de sécurité 8 (I0..I7) 8 (I0..I7) 14 (I0..I7, I20..I25) 8 (I0..I7) 8 (I0...I7)
Entrées de sécurité ou 8 (IQ10..IQ17) 8 (IQ10..IQ17) 8 (IQ10..IQ17) 8 (IQ10..IQ17) 8 (IQ10...IQ17)
sorties sans sécurité intégrée Charge totale max. 2.5 A Charge totale max. 2.5 A Charge totale max. 2.5 A Charge totale max. 2.5 A Charge totale max. 2.5 A
Entrées analogiques –––4–
(0-10 V / 4-20 mA)
Entrées de compteur –––––
Entrées analogiques (0-27 V) 1 (I5) 1 (I5) 1 (I5) 1 (I5) 1 (I5)
Sorties relais de sécurité 2 (Q0..Q1) 2 (Q0..Q1) – 2 (Q0..Q1) 2 (Q0..Q1)

Sorties transistor de sécurité 2 (Q2..Q3) 2 (Q2..Q3) – 2 (Q2..Q3) 2 (Q2..Q3)
Contrôle du courant 2 (IQ16, IQ17) ––––
0-1.0 A ±10 %
Bus de sécurité Pluto t t t t –
Bus Pluto AS-i –––––
Consommation spéci?que de 100...300 mA 100...300 mA 100...300 mA 100...300 mA 100...300 mA
courant
Fusible externe recommandé 6 A6 A6 A6 A6 A
Dimensions (l x h x p) 45 x 84 x 118 mm 45 x 84 x 118 mm 45 x 84 x 118 mm 45 x 84 x 118 mm 45 x 84 x 118 mm

Caractéristiques techniques générales
Couleur Gris Sorties Q non sécurisées
IQ10..17 (IQ20..27) Transistor +24 V, "collecteur ouvert" PNP
Tension de fonctionnement 24 VDC ±15 %
également configurable comme entrées de
Installation Rail DIN 35 mm sécurité
800 mA
Isolement électrique Catégorie II selon IEC 61010-1 Sortie / courant max.
Niveau de sécurité Indicateur
EN 954-1 Cat. 4 LED d'entrée / de sortie 1 par E/S (vert)
EN ISO 13849-1 PL e / Cat. 4 Écran 7 segments, deux caractères
EN 61508 SIL 3
EN 62061 SIL 3 Bus de sécurité Pluto
Nombre max. de Pluto sur le bus de
PFH D données 32
Sortie relais 2.00×10 -9 Type de bus de données CAN
Sortie transistor : 0 1.50×10 -9 Vitesses de bus de données 100, 125, 200, 250, 400, 500, 800, 1000
kb/s
Longueur de câble de bus de données Jusqu'à 600 m, 150 m à 400 kb/s
Entrées de sécurité I & IQ
I0..7 (I30..37, I40..47) +24 V (pour les capteurs PNP)
IQ10..17 (IQ20..27)
+24 V (pour les capteurs PNP)
IQ également configurables en tant que Bus Pluto AS-i
sorties. Profil maître M2
Nombre d'unités esclaves 31 / 62
Courant à 24 V 5.1 mA Mode de fonctionnement du bus Maître
Surtension max. 27 V continu Moniteur de sécurité
Moniteur de sécurité, module E/S esclave et
Sorties de sécurité Q de sécurité
Q2, Q3 Transistor, -24 VDC, 800 mA Longueur de câble de bus : Jusqu'à 500 m
Tolérance de tension de sortie Tension d'alimentation -1.5 V à 800 mA 100 m entre chaque répéteur
Q0, Q1, (Q4, Q5) Sorties relais
AC-12 : 250 V / 1.5 A Température
AC-15 : 250 V / 1.5 A Température ambiante -10 °C à +50 °C
DC-12 : 50 V / 1.5 A Stockage et transport -25 °C à +55 °C
DC-13 : 24 V / 1.5 A
