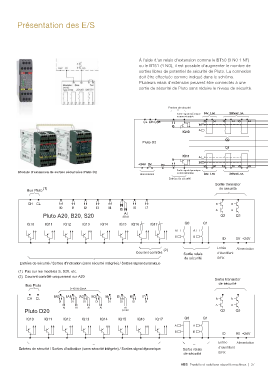

Présentation des E/S

À l'aide d'un relais d'extension comme le BT50 (3 N0 1 NF)
ou le BT51 (4 NO), il est possible d'augmenter le nombre de
sorties libres de potentiel de sécurité de Pluto. La connexion
doit être effectuée comme indiqué dans le schéma.
Plusieurs relais d’extension peuvent être connectés à une
sortie de sécurité de Pluto sans réduire le niveau de sécurité.

Entrées de sécurité
Sortie signal dynamique
ou non sécurisée

Pluto O2

Sortie signal dynamique
Module d'extension de sorties sécurisées Pluto O2
Alimentation ou non sécurisée
Entrées de sécurité
Sortie transistor
(1) de sécurité
Bus Pluto

CH CL B B
I0 I1 I2 I3 I4 I5 I6 I7 A A
AI
Pluto A20, B20, S20 SR41 Q2 Q3

IQ10 IQ11 IQ12 IQ13 IQ14 IQ15 IQ16 IQ17 Q0 Q1
A A
B B
ID 0V +24V
Entrée Alimentation
(2) Entrée
Courant contrôlé Sortie relais d'identifiant Puissance
d'identi?ant
de sécurité IDFIX
Entrées de sécurité / Sorties d'indication (sans sécurité intégrée) / Sorties signal dynamique
(1) Pas sur les modèles S, S20, etc.
(2) Courant contrôlé uniquement sur A20
Sortie transistor
de sécurité
Bus Pluto
0-10V/4-20mA
IA0 IA1 IA2 IA3 I4 I5 I6 I7
CH CL B B
DI DI DI DI DI DI DI DI
A A
AI AI AI AI AI
Pluto D20 0-24V Q2 Q3
IQ10 IQ11 IQ12 IQ13 IQ14 IQ15 IQ16 IQ17 Q0 Q1
A A
B B
ID 0V +24V
Entrée Alimentation
Entrée
d'identi?ant
Entrées de sécurité / Sorties d'indication (sans sécurité intégrée) / Sorties signal dynamique Sortie relais d'identifiant Puissance
de sécurité IDFIX
