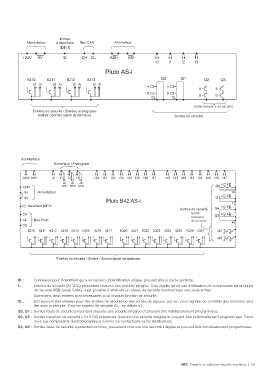

Entrée
Alimentation d'identifiant Bus CAN
IDFIX

Sortie transistor de sécurité
Entrées de sécurité / Entrées analogiques
Sorties / Sorties signal dynamiques Sorties de sécurité

AS-Interface
Numérique / Analogique

ASi+ ASi+ I0 I1 I2 I3 I30 I31 I32 I33 I34 I35 I36 I37 I40 I41 I42 I43 I44 I45 I46 I47
AI AI AI A B
+24V SR41 SR45 SR46 Q0
0V Alimentation 0L
0V Q1 A B
Pluto B42 AS-i
ID Identifiant IDFIX A B 1L
Sorties de sécurité Q4
CH Sortie Q5 A B
transistor
CL Bus Pluto de sécurité 4L
CS
IQ10 IQ11 IQ12 IQ13 IQ14 IQ15 IQ16 IQ17 IQ20 IQ21 IQ22 IQ23 IQ24 IQ25 IQ26 IQ27 Q2
A B
Q3
A B

Entrées de sécurité / Sorties / Sorties signal dynamiques

ID : Connexion pour l'identi?ant qui a un numéro d'identi?cation unique, pouvant être lu par le système.
I.. : Entrées de sécurité (24 VDC) présentant chacune une sécurité intégrée. Cela signi?e qu'en cas d'utilisation de composants dynamiques
de sécurité ABB Jokab Safety, il est possible d'atteindre un niveau de sécurité maximal avec une seule entrée.
Autrement, deux entrées sont nécessaires pour chaque fonction de sécurité.
IQ.. : E/S pouvant être utilisées pour des entrées de sécurité ou des sorties de signaux, par ex., pour signaler ou contrôler des fonctions sans
lien avec la sécurité. Pour les entrées de sécurité IQ.., se référer à I..
Q0, Q1 : Sorties relais de sécurité présentant chacune une sécurité intégrée et pouvant être individuellement programmées.
Q2, Q3 : Sorties transistor de sécurité (-24 V DC) présentant chacune une sécurité intégrée et pouvant être individuellement programmées. Desti-
nées aux composants électromécaniques comme les contacteurs ou les distributeurs.
Q4, Q5 : Sorties relais de sécurité à potentiel commun, présentant chacune une sécurité intégrée et pouvant être individuellement programmées.

ABB Produits et solutions sécurité machines | 39
