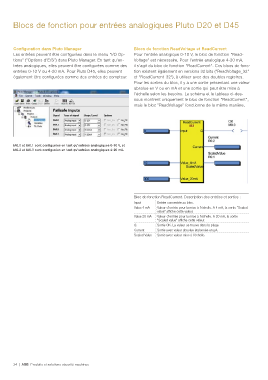

Blocs de fonction pour entrées analogiques Pluto D20 et D45

Configuration dans Pluto Manager Blocs de fonction ReadVoltage et ReadCurrent
Les entrées peuvent être configurées dans le menu "I/O Op- Pour l'entrée analogique 0-10 V, le bloc de fonction "Read-
tions" ("Options d'E/S") dans Pluto Manager. En tant qu'en- Voltage" est nécessaire. Pour l'entrée analogique 4-20 mA,
trées analogiques, elles peuvent être configurées comme des il s'agit du bloc de fonction "ReadCurrent". Ces blocs de fonc-
entrées 0-10 V ou 4-20 mA. Pour Pluto D45, elles peuvent tion existent également en versions 32 bits ("ReadVoltage_32"
également être configurées comme des entrées de compteur. et "ReadCurrent_32"), à utiliser avec des doubles registres.
Pour les sorties du bloc, il y a une sortie présentant une valeur
absolue en V ou en mA et une sortie qui peut être mise à
l'échelle selon les besoins. Le schéma et le tableau ci-des-
sous montrent uniquement le bloc de fonction "ReadCurrent",
mais le bloc "ReadVoltage" fonctionne de la même manière.

IA0.0 et IA0.1 sont configurées en tant qu'entrées analogiques 0-10 V, et
IA0.2 et IA0.3 sont configurées en tant qu'entrées analogiques 4-20 mA.

Bloc de fonction ReadCurrent. Description des entrées et sorties :
Input Entrée connectée au bloc.
Value 4 mA Valeur d'entrée pour la mise à l'échelle. A 4 mA, la sortie "Scaled
value" affiche cette valeur.
Value 20 mA Valeur d'entrée pour la mise à l'échelle. A 20 mA, la sortie
"Scaled value" affiche cette valeur.
Q Sortie OK. La valeur se trouve dans la plage.
Current Sortie avec valeur absolue étalonnée en µA.
Scaled Value Sortie avec valeur mise à l'échelle.
