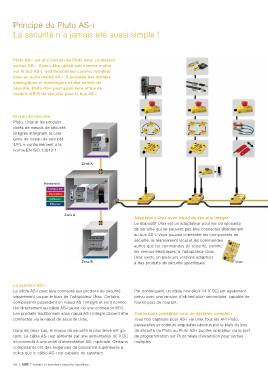

Principe du Pluto AS-i
La sécurité n’a jamais été aussi simple !
Pluto AS-i est une version de Pluto avec connexion
au bus AS-i. Il peut être utilisé soit comme maître
sur le bus AS-i, soit fonctionner comme moniteur
avec un autre maître AS-i. Il possède des entrées
analogiques et numériques et des sorties de
sécurité. Pluto AS-i peut aussi faire office de
module d'E/S de sécurité pour le bus AS-i.
Niveau de sécurité
Pluto, Urax et les produits
dotés de nœuds de sécurité
intégrés atteignent la caté-
gorie de niveau de sécurité
4/PL e conformément à la
norme EN ISO 13849-1.
Zone A
Passerelle
Profibus DP
DeviceNet
CANopen
Ethernet
Zone A
Adaptateur Urax avec nœud de sécurité intégré
Le dispositif Urax est un adaptateur pour les composants
de sécurité qui ne peuvent pas être connectés directement
au bus AS-i. Vous pouvez connecter les composants de
sécurité, le réarmement local et les commandes
autres que les commandes de sécurité, comme
les verrous électriques, à l'adaptateur Urax.
Urax existe en plusieurs versions adaptées
Zone B à des produits de sécurité spécifiques. Urax
Le système AS-i
Le câble AS-i peut être connecté aux produits de sécurité Par conséquent, un câble noir (AUX 24 V DC) est également
séparément ou par le biais de l'adaptateur Urax. Certains prévu avec une tension d'alimentation secondaire, capable de
composants possèdent un nœud AS-i intégré et sont connec- fournir plus de courant.
tés directement au câble AS-i jaune via une connexion M12.
Les produits traditionnels sans nœud AS-i intégré doivent être Connexions possibles pour un système complet :
connectés via le nœud de sécurité Urax. Tous nos capteurs pour AS-i via Urax tous les API Pluto,
passerelles et codeurs angulaires absolus par le biais du bus
Dans les deux cas, le niveau de sécurité le plus élevé est ga- de sécurité du Pluto au Pluto AS-i pupitre opérateur via le port
ranti. Le câble AS-i est alimenté par une alimentation 30 V DC de programmation sur Pluto relais d'extension pour sorties
et connecté à une unité d'alimentation AS-i spéciale. Certains multiples
composants ont des exigences de puissance supérieures à
celles que le câble AS-i est capable de satisfaire.
