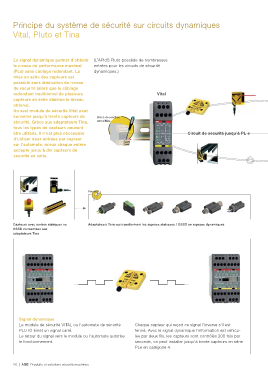

Principe du système de sécurité sur circuits dynamiques

Vital, Pluto et Tina

Le signal dynamique permet d’obtenir (L’APIdS Pluto possède de nombreuses
le niveau de performance maximal entrées pour les circuits de sécurité
(PLe) sans câblage redondant. La dynamiques.)
mise en série des capteurs est
possible sans diminution du niveau
de sécurité (alors que le câblage
redondant traditionnel de plusieurs Vital
capteurs en série diminue le niveau
obtenu).
Un seul module de sécurité Vital peut
surveiller jusqu’à trente capteurs de Blocs de jonction
sécurité. Grâce aux adaptateurs Tina, amovibles
tous les types de capteurs peuvent
être utilisés. Il n’est plus nécessaire Circuit de sécurité jusqu'à PL e
d’utiliser deux entrées par capteur
sur l’automate, mieux chaque entrée
accepte jusqu’à dix capteurs de
sécurité en série.

Voyants

Capteurs avec sorties statiques ou Adaptateurs Tina qui transforment les signaux statiques / OSSD en signaux dynamiques
OSSD connectées aux
adaptateurs Tina

Signal dynamique
Le module de sécurité VITAL ou l’automate de sécurité Chaque capteur qui reçoit ce signal l’inverse s'il est
PLUTO émet un signal carré. fermé. Avec le signal dynamique l’information est véhicu-
Le retour du signal vers le module ou l’automate autorise lée par deux fils, les capteurs sont contrôlés 200 fois par
le fonctionnement. seconde, on peut installer jusqu’à trente capteurs en série
PLe en catégorie 4.
