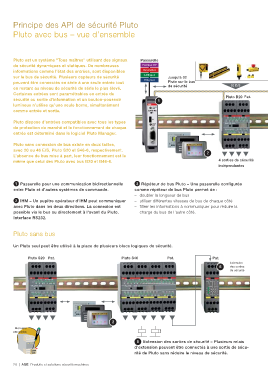

Principe des API de sécurité Pluto

Pluto avec bus – vue d’ensemble

Pluto est un système "Tous maîtres" utilisant des signaux Passerelle
de sécurité dynamiques et statiques. De nombreuses Profibus DP
informations comme l’état des entrées, sont disponibles DeviceNet
CANopen
sur le bus de sécurité. Plusieurs capteurs de sécurité Jusqu’à 32
Ethernet
peuvent être connectés en série à une seule entrée tout Pluto sur le bus
de sécurité 20 E/S
en restant au niveau de sécurité de série le plus élevé.
Certaines entrées sont paramétrables en entrée de
Pluto B20 Pat.
sécurité ou sortie d’information et un bouton-poussoir 1
lumineux n’utilise qu’une seule borne, simultanément
comme entrée et sortie.

Pluto dispose d’entrées compatibles avec tous les types
de protection du marché et le fonctionnement de chaque
entrée est déterminé dans le logiciel Pluto Manager.

Pluto sans connexion de bus existe en deux tailles,
avec 20 ou 46 E/S, Pluto S20 et S46-6, respectivement.
2
L’absence de bus mise à part, leur fonctionnement est le
même que celui des Pluto avec bus B20 et B46-6. 4 sorties de sécurité
indépendantes

1 Passerelle pour une communication bidirectionnelle 3 Répéteur de bus Pluto – Une passerelle configurée
entre Pluto et d’autres systèmes de commande. comme répéteur de bus Pluto permet de :
– doubler la longueur de bus
2 IHM – Un pupitre opérateur d'IHM peut communiquer – utiliser différentes vitesses de bus de chaque côté
avec Pluto dans les deux directions. La connexion est – filtrer les informations à communiquer pour réduire la
possible via le bus ou directement à l'avant du Pluto. charge du bus de l’autre côté.
Interface RS232.

Pluto sans bus

Un Pluto seul peut être utilisé à la place de plusieurs blocs logiques de sécurité.

Pluto S20 Pat. Pluto S46 Pat. Pat.
Extension
6 des sorties
de sécurité

2
Borniers
amovibles
6
Extension des sorties de sécurité – Plusieurs relais
d’extension peuvent être connectés à une sortie de sécu-
rité de Pluto sans réduire le niveau de sécurité.
