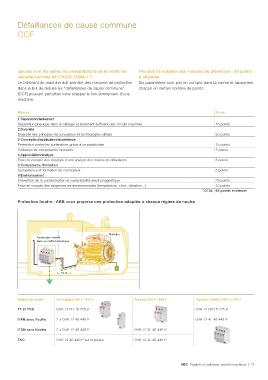

Défaillances de cause commune

CCF

Quelles sont les autres recommandations de la norme de Procédé de notation des mesures de prévention : 65 points
sécurité machine NF EN ISO 13849-1 ? à atteindre
Le fabricant de machine doit prendre des mesures de protection Six paramètres sont pris en compte dans la norme et rapportent
dans le but de réduire les "défaillances de cause commune" chacun un certain nombre de points.
(CCF) pouvant perturber voire stopper le fonctionnement d’une
machine.

Mesure Score
1 Séparation/Isolement
Séparation physique dans le câblage et isolement suffisant des circuits imprimés 15 points
2 Diversité
Diversité des principes de conception et technologies utilisés 20 points
3 Conception/application/expérience
Protection contre les surtensions grâce à un parafoudre 15 points
Utilisation de composants éprouvés 5 points
4 Appréciation/analyse
Prise en compte des résultats d’une analyse des modes de défaillance 5 points
5 Compétence /formation
Compétence et formation du concepteur 5 points
6 Environnement
Prévention de la contamination et compatibilité électromagnétique 25 points
Prise en compte des exigences environnementales (température, choc, vibration…) 10 points
TOTAL 65 points minimum

Protection foudre : ABB vous propose une protection adaptée à chaque régime de neutre

Machine
Parafoudre installé
dans un coffret électrique

<-- 10 m -->

Régime de neutre Monophasé 230 V / 400 V Triphasé 230 V / 400 V Triphasé + Neutre 230 V / 400 V

TT et TNS OVR T2 N1 15 275 P OVR T2 N3 15 275 P

ITAN avec Neutre 2 x OVR T2 40 440 P OVR T2 4L 40 440 P

ITSN sans Neutre 2 x OVR T2 40 440 P OVR T2 3L 40 440 P

TNC OVR T2 40 440 P sur la phase OVR T2 3L 40 440 P
