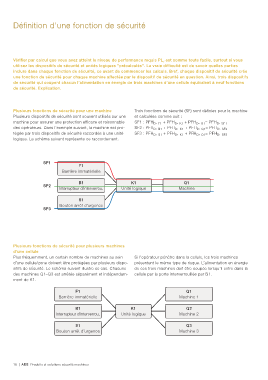

Définition d’une fonction de sécurité

Vérifier par calcul que vous avez atteint le niveau de performance requis PL est somme toute facile, surtout si vous
r
utilisez les dispositifs de sécurité et unités logiques "précalculés". La vraie difficulté est de savoir quelles parties
inclure dans chaque fonction de sécurité, ce avant de commencer les calculs. Bref, chaque dispositif de sécurité crée
une fonction de sécurité pour chaque machine affectée par le dispositif de sécurité en question. Ainsi, trois dispositifs
de sécurité qui coupent chacun l’alimentation en énergie de trois machines d’une cellule équivalent à neuf fonctions
de sécurité. Explication.

Plusieurs fonctions de sécurité pour une machine Trois fonctions de sécurité (SF) sont définies pour la machine
Plusieurs dispositifs de sécurité sont souvent utilisés sur une et calculées comme suit :
machine pour assurer une protection efficace et raisonnable SF1 : PFH , + PFH , + PFH , = PFH ,
D F1 D K1 D Q1 D SF1
des opérateurs. Dans l’exemple suivant, la machine est pro- SF2 : PFH , + PFH , + PFH , = PFH ,
D Q1
D K1
D B1
D SF2
tégée par trois dispositifs de sécurité raccordés à une unité SF3 : PFH , + PFH , + PFH , = PFH ,
D S1
D SF3
D Q1
D K1
logique. Le schéma suivant représente ce raccordement.
SF1
F1
Barrière immatérielle
B1 K1 Q1
SF2
Interrupteur d’interverrou. Unité logique Machine

S1
Bouton arrêt d’urgence
SF3

Plusieurs fonctions de sécurité pour plusieurs machines
d’une cellule
Plus fréquemment, un certain nombre de machines au sein Si l’opérateur pénètre dans la cellule, les trois machines
d’une cellule/zone doivent être protégées par plusieurs dispo- présentent le même type de risque. L’alimentation en énergie
sitifs de sécurité. Le schéma suivant illustre ce cas. Chacune de ces trois machines doit être coupée lorsqu’il entre dans la
des machines Q1–Q3 est arrêtée séparément et indépendam- cellule par la porte interverrouillée par B1.
ment de K1.

F1 Q1
Barrière immatérielle Machine 1

B1 K1 Q2
Interrupteur d’interverrou. Unité logique Machine 2

S1 Q3
Bouton arrêt d’urgence Machine 3
