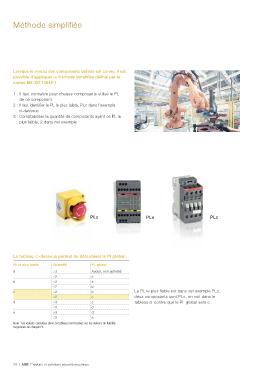

Méthode simplifiée

Lorsque le niveau des composants utilisés est connu, il est
possible d’appliquer la méthode simpli?ée dé?nie par la
norme EN ISO 13849-1

1 : Il faut connaître pour chaque composants utilisé le PL
de ce composant
2 : Il faut identi?er le PL le plus faible, PLc dans l’exemple
ci-dessous
3 : Comptabiliser la quantité de composants ayant ce PL le
plus faible, 2 dans cet exemple

PLc PLe PLc

Le tableau ci-dessous permet de déterminer le Pl global :

PL le plus faible Quantité PL global
a >3 Aucun, non autorisé
=3 a
b >2 a
=2 b
c >2 b Le PL le plus faible est dans cet exemple PLc,
=2 c deux composants sont PLc, on voit dans le
d >3 c tableau ci-contre que le PL global sera c.
=3 d
e >3 d
=3 e
Note : les valeurs calculées dans ce tableau sont basées sur les valeurs de fiabilité
moyennes de chaque PL
