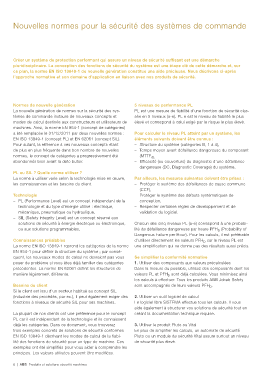

Nouvelles normes pour la sécurité des systèmes de commande

Créer un système de protection performant qui assure un niveau de sécurité suffisant est une démarche
pluridisciplinaire. La conception des fonctions de sécurité du système est une étape clé de cette démarche et, sur
ce plan, la norme EN ISO 13849-1 de nouvelle génération constitue une aide précieuse. Nous décrivons ci-après
l’approche normative et son domaine d’application en liaison avec nos produits de sécurité.

Normes de nouvelle génération 5 niveaux de performance PL
La nouvelle génération de normes sur la sécurité des sys- PL est une mesure de fiabilité d’une fonction de sécurité clas-
tèmes de commande instaure de nouveaux concepts et sée en 5 niveaux (a-e). PL e est le niveau de fiabilité le plus
modes de calcul destinés aux constructeurs et utilisateurs de élevé et correspond à celui exigé par le risque le plus élevé.
machines. Ainsi, la norme EN 954-1 (concept de catégories)
a été remplacée le 31/12/2011 par deux nouvelles normes : Pour calculer le niveau PL atteint par un système, les
EN ISO 13849-1 (concept PL) et EN 62061 (concept SIL). éléments suivants doivent être connus :
Pour autant, la référence à ces nouveaux concepts étant – Structure du système (catégories B, 1 à 4),
de plus en plus fréquente dans bon nombre de nouvelles – Temps moyen avant défaillance dangereuse du composant
normes, le concept de catégories a progressivement été (MTTF d),
abondonnés bien avant la date butoir. – Efficacité (ou couverture) du diagnostic d’une défaillance
dangereuse (DC, Diagnostic Coverage) du système.
PL ou SIL ? Quelle norme utiliser ?
La norme à utiliser varie selon la technologie mise en œuvre, Par ailleurs, les mesures suivantes doivent être prises :
les connaissances et les besoins du client. – Protéger le système des défaillances de cause commune
(CCF),
Technologie – Protéger le système des défauts systématiques de
– PL (Performance Level) est un concept indépendant de la conception,
technologie et du type d’énergie utilisé : électrique, – Respecter certaines règles de développement et de
mécanique, pneumatique ou hydraulique. validation du logiciel.
– SIL (Safety Integrity Level) est un concept réservé aux
solutions de sécurité à énergie électrique ou électronique, Chacun des cinq niveaux PL (a-e) correspond à une probabi-
ou aux solutions programmables. lité de défaillance dangereuse par heure PFH (Probability of
D
Dangerous Failure per Hour). Pour les calculs, il est préférable
Connaissances préalables d’utiliser directement les valeurs PFH car le niveau PL est
D
La norme EN ISO 13849-1 reprend les catégories de la norme une simplification qui ne donne pas des résultats aussi précis.
EN 954-1 pour définir la structure du système ; par consé-
quent, les nouveaux modes de calcul ne devraient pas vous Se simplifier la conformité normative
poser de problème si vous êtes déjà familier des catégories 1. Utiliser des composants aux valeurs précalculées
précédentes. La norme EN 62061 définit les structures de Dans la mesure du possible, utilisez des composants dont les
manière légèrement différente. valeurs PL et PFH sont déjà calculées. Vous minimisez ainsi
D
les calculs à effectuer. Tous les produits ABB Jokab Safety
Besoins du client sont accompagnés de leurs valeurs PFH .
D
Si le client est issu d’un secteur habitué au concept SIL
(industrie des procédés, par ex.), il peut également exiger des 2. Utiliser un outil logiciel de calcul
fonctions à niveaux de sécurité SIL pour ses machines. Le logiciel libre SISTEMA effectue tous les calculs. Il vous
aide également à structurer vos solutions de sécurité tout en
La plupart de nos clients ont une préférence pour le concept créant la documentation technique requise.
PL car il est indépendant de la technologie et ils connaissent
déjà les catégories. Dans ce document, vous trouverez 3. Utiliser le produit Pluto ou Vital
trois exemples concrets de solutions de sécurité conformes En plus de simplifier les calculs, un automate de sécurité
EN ISO 13849-1 décrivant les modes de calcul de la fiabi- Pluto ou un module de sécurité Vital assure surtout un niveau
lité des fonctions de sécurité pour un type de machine. Ces de sécurité plus élevé.
exemples ont été simplifiés pour vous aider à comprendre les
principes. Les valeurs utilisées peuvent être modifiées.
