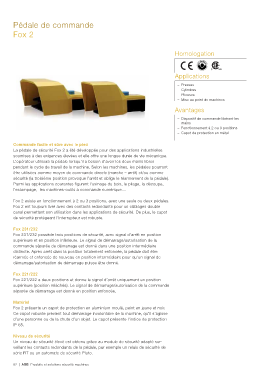

Pédale de commande

Fox 2

Homologation

Applications

– Presses
– Cylindres
– Plieuses
– Mise au point de machines

Avantages
– Dispositif de commande libérant les
mains
– Fonctionnement à 2 ou 3 positions
– Capot de protection en métal

Commande facile et sûre avec le pied
La pédale de sécurité Fox 2 a été développée pour des applications industrielles
soumises à des exigences élevées et elle offre une longue durée de vie mécanique.
L’opérateur utilisera la pédale lorsqu’il a besoin d’avoir les deux mains libres
pendant le cycle de travail de la machine. Selon les machines, les pédales pourront
être utilisées comme moyen de commande directe (marche – arrêt) et/ou comme
sécurité (la troisième position provoque l’arrêt et oblige le réarmement de la pédale).
Parmi les applications courantes figurent l’usinage du bois, le pliage, la découpe,
l’estampage, les machines-outils à commande numérique…

Fox 2 existe en fonctionnement à 2 ou 3 positions, avec une seule ou deux pédales.
Fox 2 est toujours livré avec des contacts redondants pour un câblages double
canal permettant son utilisation dans les applications de sécurité. De plus, le capot
de sécurité protégeant l’interrupteur est robuste.

Fox 231/232
Fox 231/232 possède trois positions de sécurité, avec signal d’arrêt en position
supérieure et en position inférieure. Le signal de démarrage/autorisation de la
commande séparée de démarrage est donné dans une position intermédiaire
distincte. Après arrêt dans la position totalement enfoncée, la pédale doit être
réarmée et enfoncée de nouveau en position intermédiaire pour qu’un signal de
démarrage/autorisation de démarrage puisse être donné.

Fox 221/222
Fox 221/222 a deux positions et donne le signal d’arrêt uniquement en position
supérieure (position relâchée). Le signal de démarrage/autorisation de la commande
séparée de démarrage est donné en position enfoncée.

Matériel
Fox 2 présente un capot de protection en aluminium moulé, peint en jaune et noir.
Ce capot robuste prévient tout démarrage involontaire de la machine, qu’il s’agisse
d’une personne ou de la chute d’un objet. Le capot présente l’indice de protection
IP 65.

Niveau de sécurité
Un niveau de sécurité élevé est obtenu grâce au module de sécurité adapté sur-
veillant les contacts redondants de la pédale, par exemple un relais de sécurité de
série RT ou un automate de sécurité Pluto.
