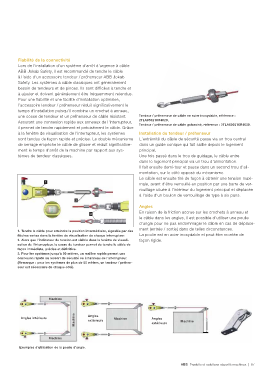

Fiabilité de la connectivité
Lors de l'installation d'un système d'arrêt d'urgence à câble
ABB Jokab Safety, il est recommandé de tendre le câble
à l'aide d'un accessoire tendeur / préhenseur ABB Jokab
Safety. Les systèmes à câble classiques ont généralement
besoin de tendeurs et de pinces. Ils sont difficiles à tendre et
à ajuster et doivent généralement être fréquemment retendus.
Pour une fiabilité et une facilité d'installation optimales,
l'accessoire tendeur / préhenseur réduit significativement le
temps d'installation puisqu'il combine un crochet à anneau,
une cosse de tendeur et un préhenseur de câble résistant. Tendeur / préhenseur de câble en acier inoxydable, référence : eur de câble en acier inoxydable, référen
2TLA050210R4020,
Assurant une connexion rapide aux anneaux de l'interrupteur,
alvanisé, référence : 2TL
Tendeur / préhenseur de câble galvanisé, référence : 2TLA050210R4030.
il permet de tendre rapidement et précisément le câble. Grâce
à la fenêtre de visualisation de l'interrupteur, les systèmes Installation du tendeur / préhenseur
sont tendus de façon rapide et précise. Le double mécanisme L'extrémité du câble de sécurité passe via un trou central
de serrage empêche le câble de glisser et réduit significative- dans un guide conique qui fait saillie depuis le logement
ment le temps d'arrêt de la machine par rapport aux sys- principal.
tèmes de tendeur classiques. Une fois passé dans le trou de guidage, le câble entre
dans le logement principal via un trou d'alimentation.
Il fait ensuite demi-tour et passe dans un second trou d'ali-
mentation, sur le côté opposé du mécanisme.
Le câble est ensuite tiré de façon à obtenir une tension maxi-
1
male, avant d'être verrouillé en position par une barre de ver-
rouillage située à l'intérieur du logement principal et déplacée
à l'aide d'un boulon de verrouillage de type à six pans.
2 2
Angles
En raison de la friction accrue sur les crochets à anneau et
3
le câble dans les angles, il est possible d'utiliser une poulie
d'angle pour ne pas endommager le câble en cas de déplace-
ment (entrée / sortie) dans de telles circonstances.
1. Tendre le câble pour atteindre la position intermédiaire, signalée par des
flèches vertes dans la fenêtre de visualisation de chaque interrupteur. La poulie est en acier inoxydable et peut être montée de
2. Alors que l'indicateur de tension est visible dans la fenêtre de visuali- façon rigide.
sation de l'interrupteur, la cosse du tendeur permet de tendre le câble de
façon immédiate, précise et définitive.
3. Pour les systèmes jusqu'à 50 mètres, un maillon rapide permet une
connexion rapide au ressort de sécurité ou à l'anneau de l'interrupteur.
(Remarque : pour les systèmes de plus de 50 mètres, un tendeur / préhen-
seur est nécessaire de chaque côté).

Machine

Machine extérieurs extérieurs Machine
Angles intérieurs Angles Machine Angles

Machine

Exemples d'utilisation de la poulie d'angle.
